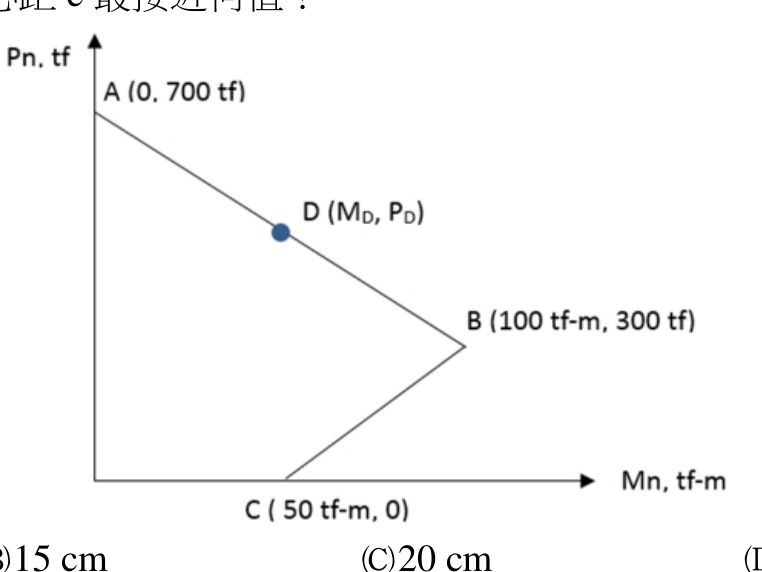

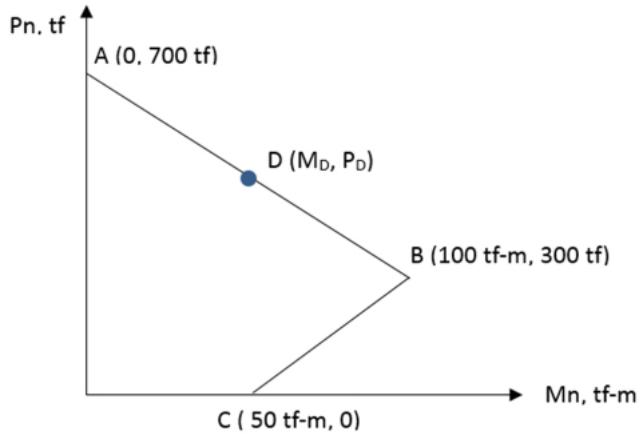

一方形 RC 横箍柱，若承載之軸力及彎矩，恰好落在軸力-彎矩（Pn-Mn）互制圖之 AB 線的中點 D；則此時此柱偏心距 e 最接近何值？
A10 cm正確答案
B15 cm
C20 cm
D25 cm
答案與詳解
為什麼答案是 A
由原圖可知，A點座標為(P=700 tf, Mn=0 tf-m)，B點座標為(P=300 tf, Mn=100 tf-m)，D點為AB中點，其座標為 M=(0+100)/2=50 tf-m，P=(700+300)/2=500 tf。偏心距 e = M/P = 50/500 = 0.1 m，換算為 10 cm。
