大地工程技師高等考試-大地工程技師考試分階段考試(第一階段考試)鋼筋混凝土1099單選題

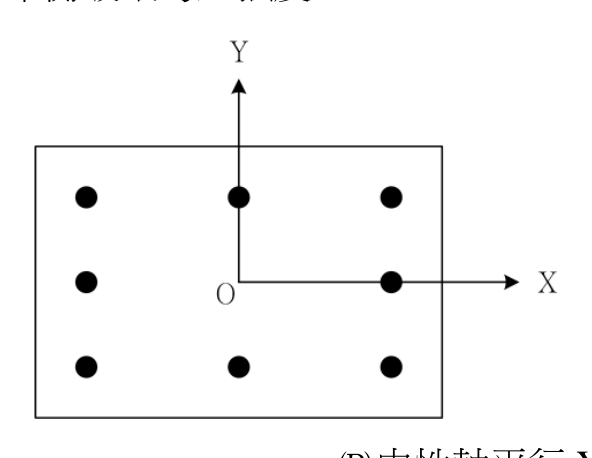

某一矩形柱斷面 60 cm×40 cm 配置 8 支 D25 鋼筋如下圖所示,請問下列那一種假設條件下,方可求得此柱斷面最大的平衡破壞彎矩強度?

題目附圖
A中性軸平行 X 軸
B中性軸平行 Y 軸正確答案
C中性軸與 X 軸夾 30 度角
D中性軸與 X 軸夾 45 度角
答案與詳解
B
正確答案
矩形柱斷面求最大平衡破壞彎矩,中性軸應平行於斷面「較短邊」,即平行Y軸(沿40cm方向彎曲),使力臂最大。

為什麼答案是 B

中性軸平行Y軸→彎曲方向沿60cm長邊,有效深度d較大(鋼筋排列在60cm方向兩端),壓力區寬度為40cm,平衡破壞彎矩最大。圖中8支D25鋼筋分三排(頂排3支、中排2支、底排3支),沿Y方向(60cm)跨距最大,故選此方向力臂最大。

考點:彎矩方向與力臂考點:最大彎矩有效深度考點:雙軸彎曲
