地方政府公務人員四等-資訊處理類科計算機概要109 年第 19 題單選題

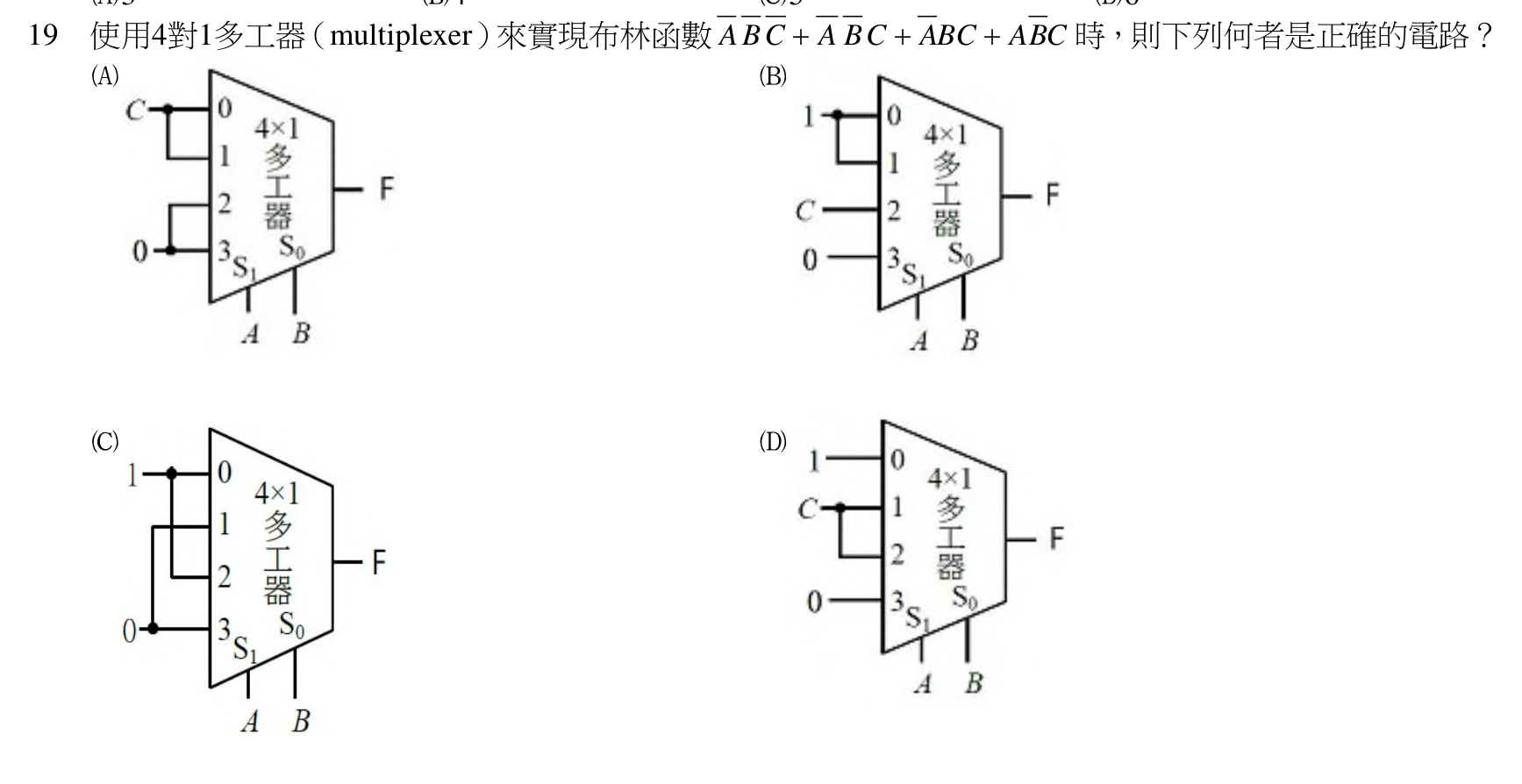

使用4對1多工器(multiplexer)來實現布林函數 A'B'C + A'BC + AB'C + ABC 時,則下列何者是正確的電路?

A
選項 A
B
選項 B
C
選項 C
選項 D
答案與詳解
D
正確答案
布林函數 F=A'B'C+A'BC+AB'C+ABC 化簡後等於 C,使用 4x1 MUX(選擇線 A、B)時,四個資料輸入端 I0~I3 都應接 C。

逐選項解析

A✕ 錯誤
選項 A 的配置為 I0=C、I1=C、I2=C、I3=0。當 A=1、B=1 時,MUX 選擇 I3=0,但原函數在 A=1、B=1、C=1 時應輸出 1,故此配置錯誤。
B✕ 錯誤
選項 B 的配置為 I0=1、I1=1、I2=C、I3=0。當 A=0、B=0、C=0 時,MUX 選擇 I0=1,但原函數此時應輸出 0,故此配置錯誤。
C✕ 錯誤
D✓ 正確
