一般警察人員考試四等考試-消防警察人員類別普通物理學概要與普通化學概要114 年第 20 題單選題

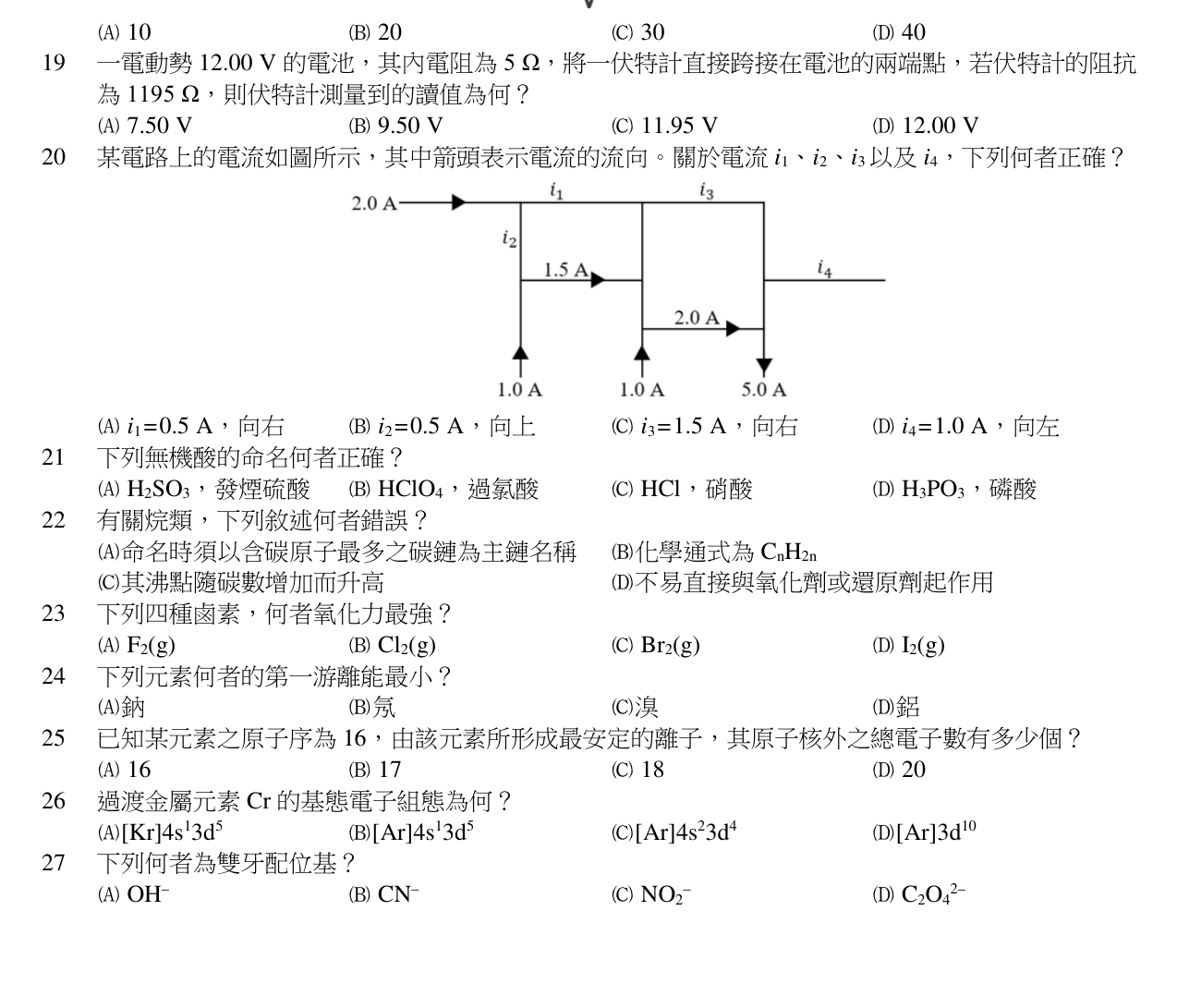

某電路上的電流如圖所示，其中箭頭表示電流的流向。關於電流 i1、i2、i3 以及 i4，下列何者正確？

題目附圖

Ai1=0.5 A，向右

Bi2=0.5 A，向上

Ci3=1.5 A，向右

Di4=1.0 A，向左正確答案

答案與詳解

D

正確答案

"以 KCL 對各節點與整體電路列電流平衡：外部流入 2.0+1.0+1.0 = 4.0 A，已知向下流出 5.0 A，故 i4 必為 1.0 A 流入節點(方向向左)，選 (D)。"
