一般警察人員考試四等考試-消防警察人員類別普通物理學概要與普通化學概要114 年第 12 題單選題

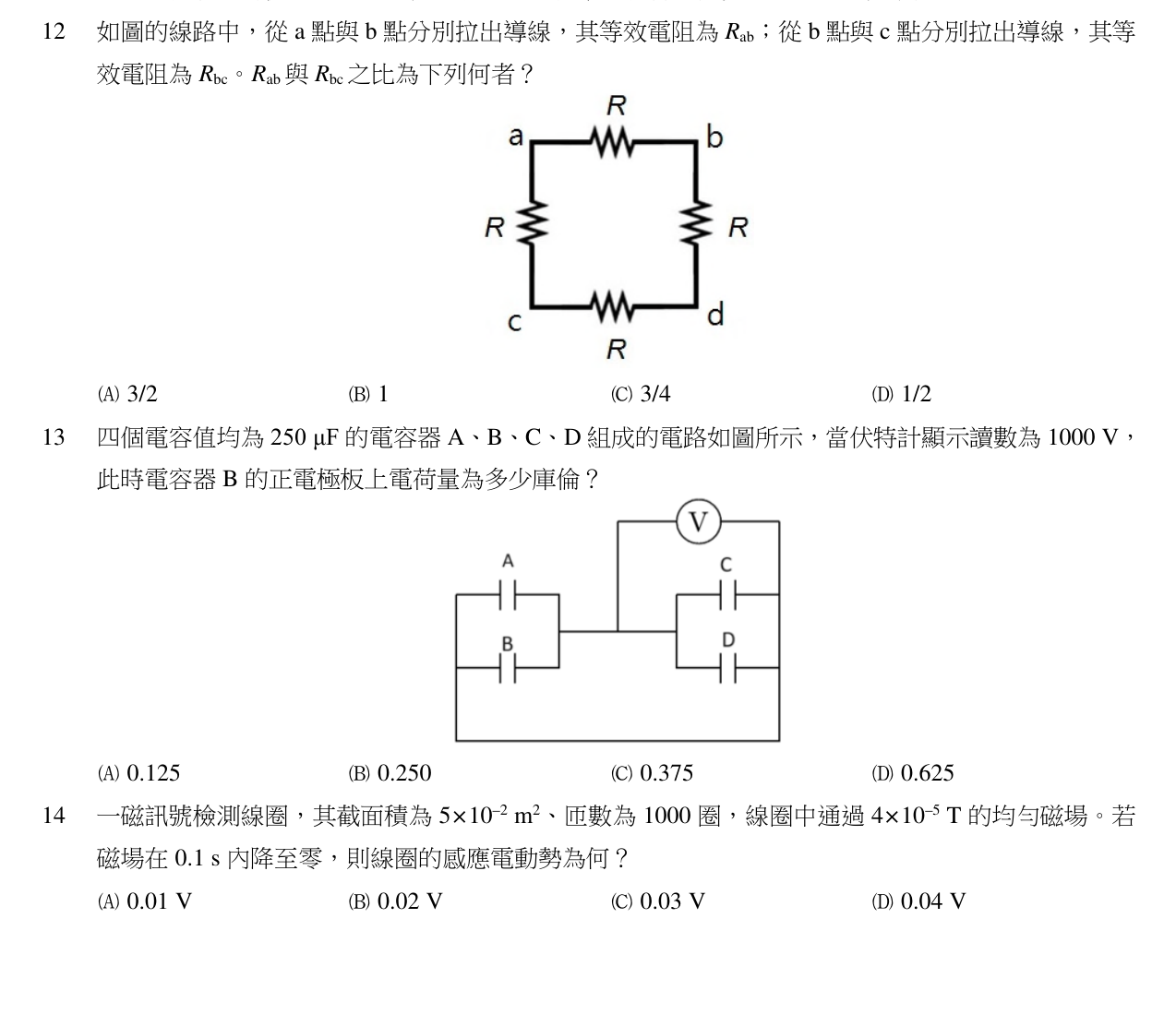

如圖的線路中，從 a 點與 b 點分別拉出導線，其等效電阻為 $R_{ab}$ ；從 b 點與 c 點分別拉出導線，其等效電阻為 $R_{b c}$ 。 $R_{ab}$ 與 $R_{b c}$ 之比為下列何者？

題目圖片

A

\frac{3}{2}

B

1

C

\frac{3}{4}

正確答案

D

\frac{1}{2}

答案與詳解

C

正確答案

圖示為不對稱三角形：a-b間R、b-c間2R、a-c間R。a-b端看到R並聯(2R+R)=3R，得3R/4；b-c端看到2R並聯(R+R)=2R，得R。比值為(3R/4)/R=3/4。

逐選項解析

A3/2✕ 錯誤

3/2 為倒置結果,方向相反。

B1✕ 錯誤

1 表示對稱,但電路非對稱於 a-b 與 b-c。

C3/4✓ 正確

D1/2✕ 錯誤
