一般警察人員考試四等考試-消防警察人員類別普通物理學概要與普通化學概要114 年第 13 題單選題

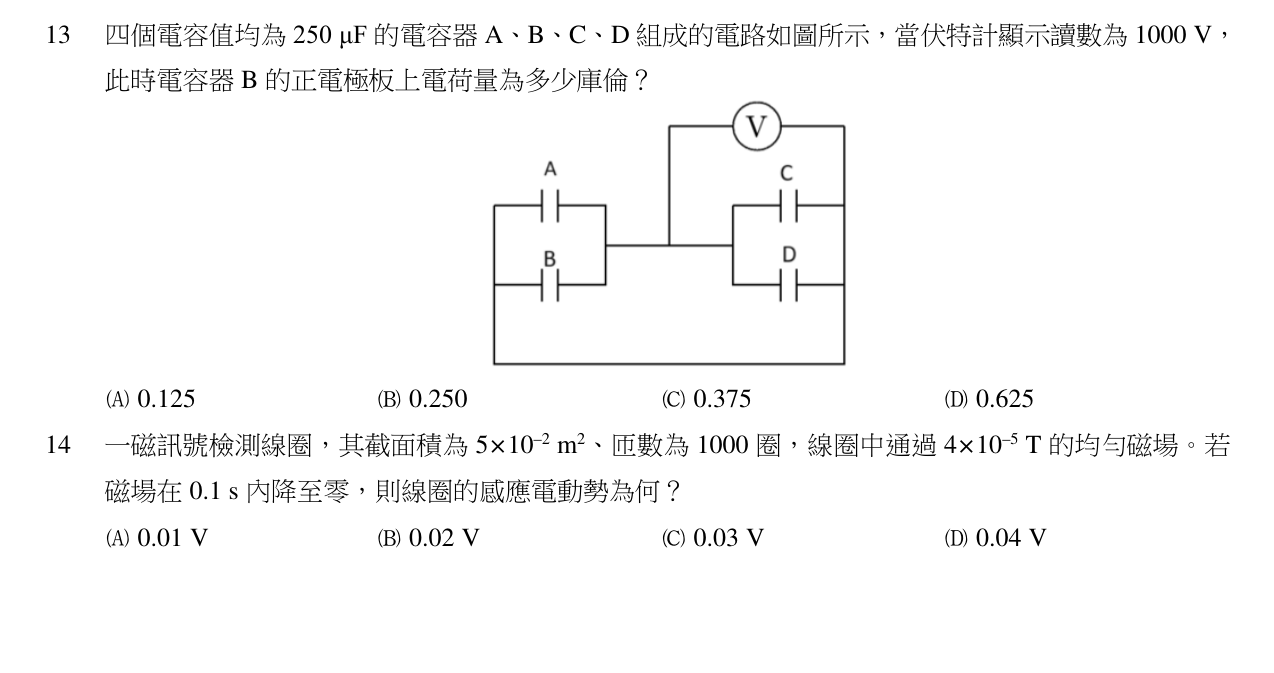

四個電容值均為 250μF 的電容器 A、B、C、D 組成的電路如圖所示，當伏特計顯示讀數為 1000 V，此時電容器 B 的正電極板上電荷量為多少庫倫？
A0.125
B0.250正確答案
C0.375
D0.625
B正確答案
伏特計跨接在 C-D 並聯組兩端，讀數 1000 V 即為該組電壓；因 A-B 與 C-D 兩組等效電容均為 500 μF 串聯，故 A-B 組電壓亦為 1000 V，B 與 A 並聯，\\(V_B=1000\\,V\\)，\\(Q_B=CV=250\\mu F\\times1000\\,V=0.25\\,C\\)，選 (B)。
為什麼答案是 B
伏特計跨接 C-D 並聯組，讀數 1000 V 即為 C-D 兩端電壓；A-B 與 C-D 串聯且等效電容相同，故 A-B 組電壓亦為 1000 V。B 與 A 並聯，\(V_B=1000\,V\)，\(Q_B=CV=250\times10^{-6}\times1000=0.25\,C\)。
