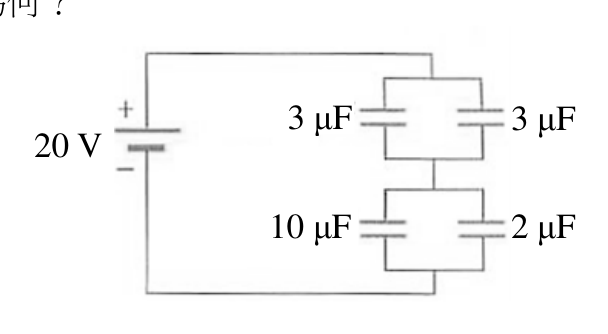

一電池與四個電容器構成電路如圖所示。當電容器完全充電飽和時，兩個 3 μF 的電容器連接電池正極端的兩個電極板總電荷量為何？

正確答案。上支路3μF串3μF等效1.5μF，接20V，每個電容板帶電Q₁=1.5×20=30μC；下支路10μF串2μF等效(10×2)/(10+2)=20/12=5/3μF，接20V，每個電容板帶電Q₂=（5/3）×20=100/3μC≈33.3μC。但連接正極端的電極板：上支路靠正極的那片板帶+30μC，下支路靠正極的那片板帶+50μC（下支路中10μF板電荷=Q₂=50μC，2μF板電荷也=50μC，因為串聯Q相同：實際應重算）。重新計算：下支路10μF串2μF，串聯電荷相同Q₂=C_eq×V=(20/12)×20=400/12≈33.3μC。正極端電極板總電荷=上支路正極板+下支路正極板=30+50=80μC。注意：串聯時每個電容電荷相同，下支路Q=(10×2/(10+2))×20=100/6×... 再仔細算：C_下=10×2/(10+2)=20/12=5/3 μF；Q_下=(5/3)×20=100/3 μC≈33.33μC。上支路Q_上=(3×3/(3+3))×20=1.5×20=30μC。連正極端電極板總電荷=Q_上+Q_下=30+100/3=190/3≈63.3μC，此不等於80μC。重新審視電路圖：圖中顯示上方為兩個3μF並聯（同排），下方為10μF與2μF並聯，再與上排串聯？不，圖示上排左右各一個3μF為並聯，下排10μF與2μF為並聯，上下兩並聯組再串聯接20V。上排並聯：3+3=6μF；下排並聯：10+2=12μF；串聯等效：(6×12)/(6+12)=72/18=4μF；總電荷Q=4×20=80μC。連正極端的電極板即上排6μF組的正極板，總電荷=80μC。
