如圖所示的交流電路,裝有開關 S,電阻器的電阻為 R,電感器的電感為 L。假設以 $V_a$、$V_b$、$V_c$、$V_d$ 分別代表電路上 a、b、c、d 四點的電位,並以 i 代表電路電流。最初開關 S 斷開,電路不通,電流 i 為零。交流電源兩端的電位差為 $V_a-V_b=\varepsilon$,當按下開關 S 接通電路後的瞬間,因電感器會反抗電流的改變,流經電感器的電流仍為零,則在電路剛接通後的瞬間,下列敘述何者正確?

正確答案為 C。開關剛接通瞬間電感像斷路，電流為零，故電源電壓全部跨在電感兩端：$V_c-V_d=\mathcal{E}$。

一般警察人員考試四等考試-消防警察人員類別普通物理學概要與普通化學概要113 年第 16 題單選題

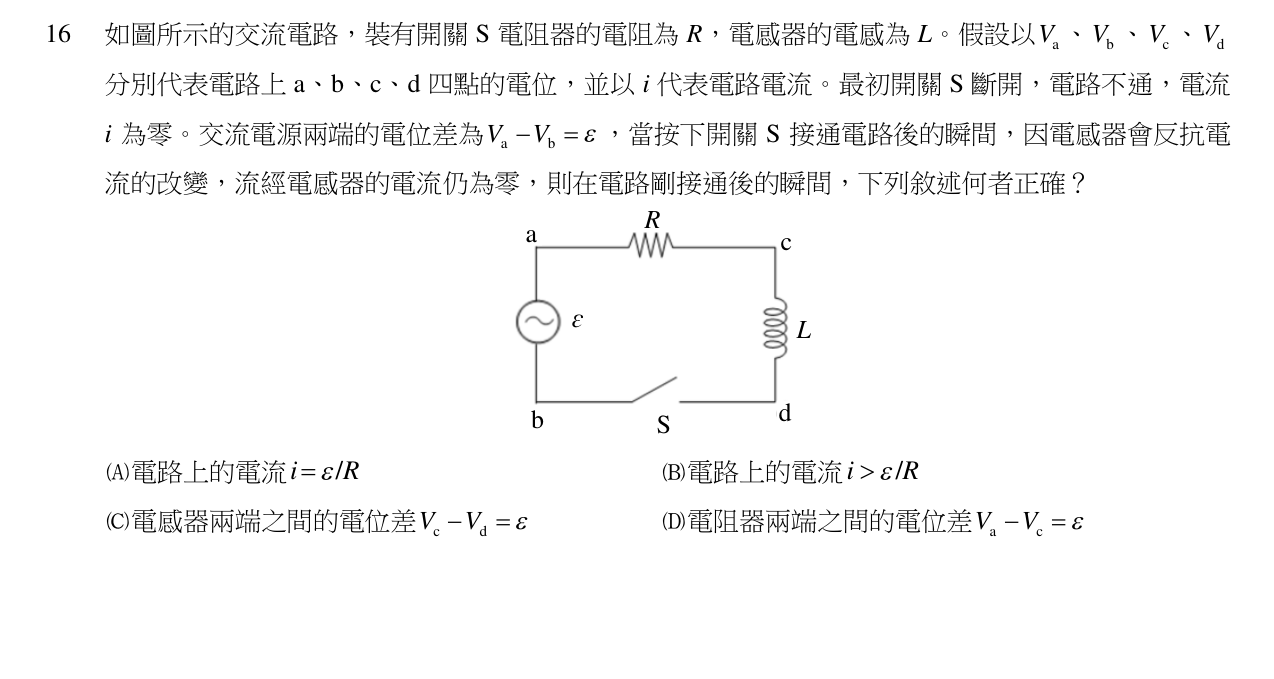

如圖所示的交流電路，裝有開關 S 電阻器的電阻為 $R$ ，電感器的電感為 $L$ 。假設以 $V_{a}$ 、 $V_{b}$ 、 $V_{c}$ 、 $V_{d}$ 分別代表電路上 a、b、c、d 四點的電位，並以 $i$ 代表電路電流。最初開關 S 斷開，電路不通，電流 $i$ 為零。交流電源兩端的電位差為 $V_{a} - V_{b} = E$ ，當按下開關 S 接通電路後的瞬間，因電感器會反抗電流的改變，流經電感器的電流仍為零，則在電路剛接通後的瞬間，下列敘述何者正確？

A電路上的電流 i   /R

B電路上的電流 i   /R

C電感器兩端之間的電位差 Vc  Vd  正確答案

D電阻器兩端之間的電位差 Va  Vc   代號：3402 頁次：6－4

答案與詳解

正確答案

開關剛接通瞬間電感像斷路，電流為零，故電源電壓全部跨在電感兩端：$V_c-V_d=\mathcal{E}$。
