一般警察人員考試四等考試-消防警察人員類別普通物理學概要與普通化學概要109 年第 7 題單選題

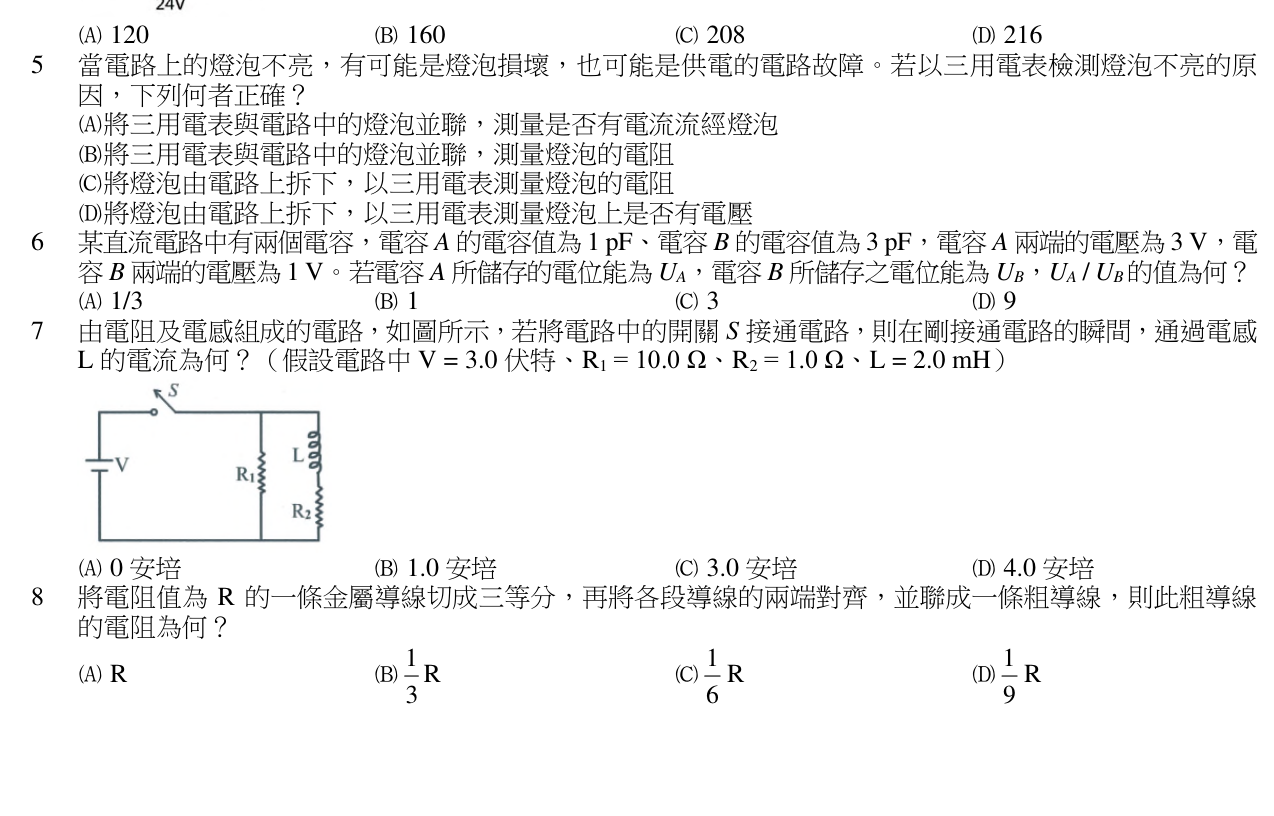

由電阻及電感組成的電路，如圖所示，若將電路中的開關 S 接通電路，則在剛接通電路的瞬間，通過電感 L 的電流為何？（假設電路中 $V = 3.0$ 伏特、 $R_{1} = 10.0 Ω$ 、 $R_{2} = 1.0 Ω$ 、 $L = 2.0 mH$ ）

0

安培正確答案

1.0

安培

3.0

安培

4.0

安培

答案與詳解

正確答案

電感電流不能突變,開關剛接通瞬間電感電流為零,這是 RL 電路的基本特性。

電感特性為電流不能突變,開關剛接通瞬間(t=0),通過電感 L 的電流為 0 安培

載入中…

時間點	電感電流	電感行為	電路等效
t=0(瞬間)	0	開路(斷路)	電感視為斷路
t=∞(穩態)	V/R2	短路(導線)	電感視為導線

由電阻及電感組成的電路，如圖所示，若將電路中的開關 S 接通電路，則在剛接通電路的瞬間，通過電感 L 的電流為何？（假設電路中 V=3.0 伏特、R1​=10.0 Ω、R2​=1.0 Ω、L=2.0 mH）
