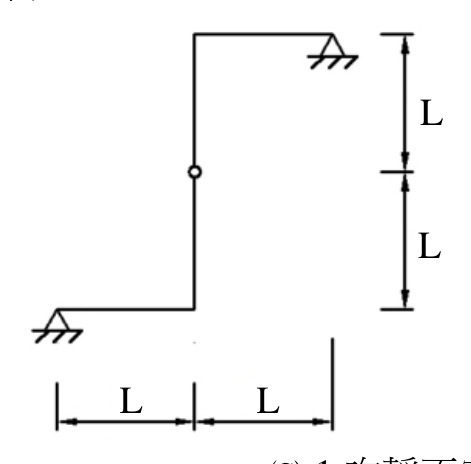

下圖結構的穩定與可定性質為何？
A不穩定正確答案
B靜定
C1 次靜不定
D2 次靜不定
答案與詳解
為什麼答案是 A
圖示結構左下角A為鉸端支承(提供2個反力)，右上角C為鉸端支承(提供2個反力)，B為內部鉸接(提供1個條件方程)。三個鉸(A、B、C)的幾何位置共線或幾何配置使結構形成機構，無法抵抗某方向荷載，因此結構為幾何不穩定。
考點：幾何不穩定/三鉸共線考點：靜定判斷條件考點：靜不定次數
