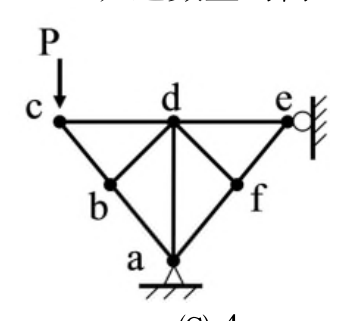

圖中桁架結構，零桿（zero-force member）之數量為何？

正確答案為5根零桿。逐節點分析：節點c有外力P作用於cd方向（水平），bc桿垂直於cd，故bc為零桿（規則①）；節點e為滾支承（水平方向反力），de為水平桿，ef桿垂直，ef為零桿（規則①）；節點f：連接df、ef、bf三桿，ef已為零桿，df與bf，由節點f無外力，進一步分析df與bf形成T形關係，bf為零桿；節點b：連接cb（零桿）、ab、bd、bf（零桿），排除零桿後剩ab與bd不共線且無外力，故ab與bd均為零桿。綜計：bc、ef、bf、ab、bd共5根零桿。
