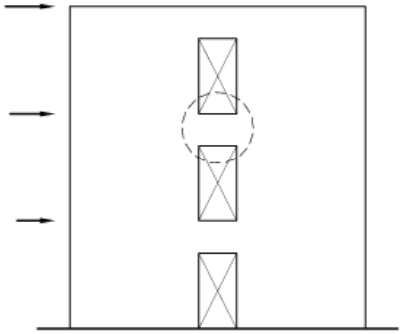

如圖所示，鋼筋混凝土剪力牆因開口而形成短梁，如圖中圈選處。若此結構承受來自左方的水平載重，短梁區域可能出現之剪力方向及開裂形式，下列何者正確？
A
C
D
答案與詳解
逐選項解析
A箭頭對、裂縫反✕ 易錯陷阱
圖A箭頭為左端向下、右端向上，與正確剪力方向相同，但裂縫畫成「／」（由左下至右上）。在這種剪力下，主拉應力沿「／」、裂縫應垂直於它，也就是「＼」，所以裂縫方向與剪力方向互相矛盾。
B箭頭與裂縫皆對✓ 正確
圖B箭頭為左端向下、右端向上，裂縫為「＼」（由左上至右下），兩者互相一致，也符合水平力由左向右的耦合牆受力：左牆墩受拉、右牆墩受壓，短梁被迫呈雙曲率變形，端部剪力左向下、右向上，主拉應力沿「／」，開裂方向垂直於它即「＼」。故選B。
C✕ 易錯陷阱
D✕ 錯誤
