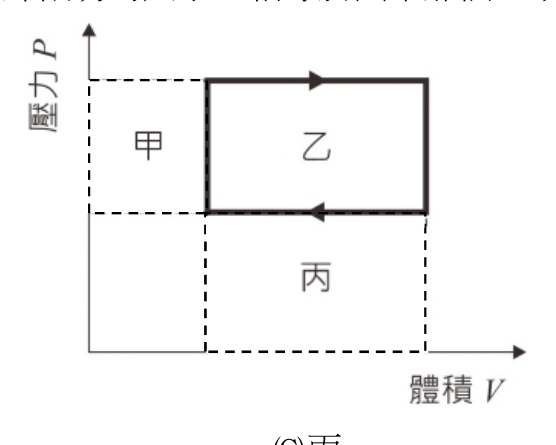

考慮一個循環運行的熱力學系統，由理想氣體構成，其循環過程的「壓力（P）體積（V）」關係圖如下。請問本系統每循環一次，對外做功的大小，相等於圖中那個區域的面積？
A甲
B乙正確答案
C丙
D乙＋丙
答案與詳解
為什麼答案是 B
乙是圖中實線矩形封閉路徑所圍成的區域。循環箭頭為順時針（上方由左→右，下方由右→左），淨功W = 封閉路徑包圍面積，正好等於乙的面積，且為正值（對外做功）。
考點：P-V圖面積無關區考點：P-V圖淨功=封閉面積考點：混淆總功與淨功考點：單程做功≠淨功
載入中…
乙是圖中實線矩形封閉路徑所圍成的區域。循環箭頭為順時針（上方由左→右，下方由右→左），淨功W = 封閉路徑包圍面積，正好等於乙的面積，且為正值（對外做功）。
