專技高考-醫事放射師醫學物理學與輻射安全107 年第 7 題單選題

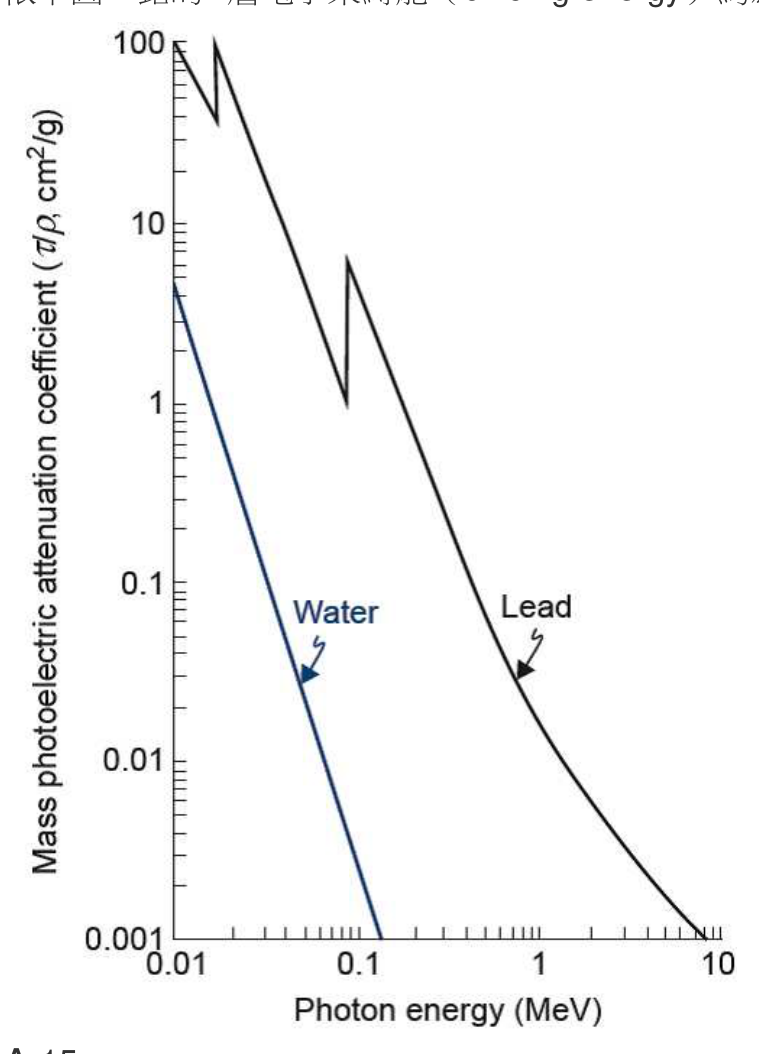

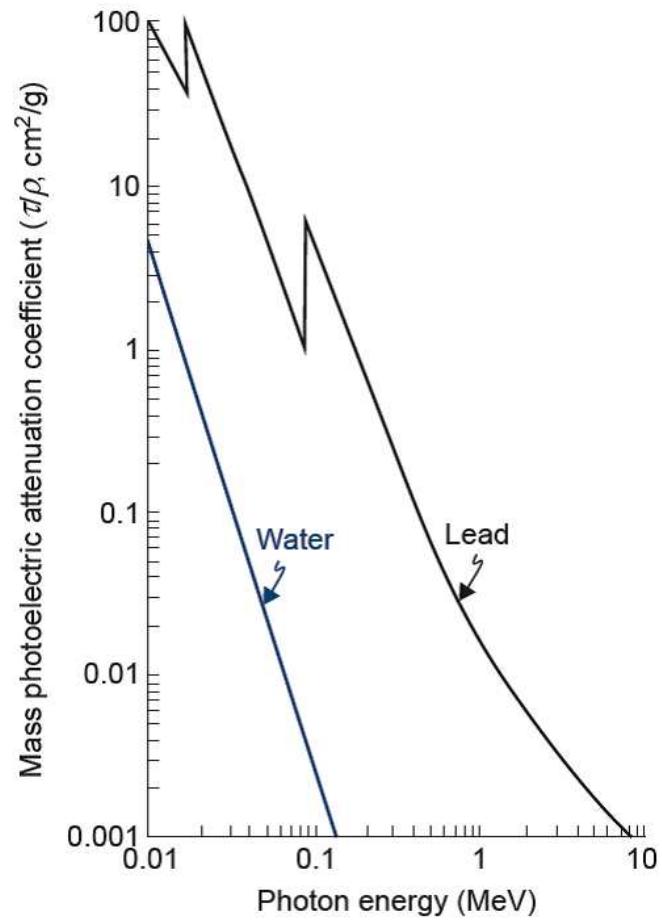

依下圖，鉛的K層電子束縛能（binding energy）約為多少keV？
B正確答案
從圖中鉛曲線的K層吸收邊緣（sharp discontinuity）位置讀取光子能量，約88 keV，即鉛K層電子束縛能。
為什麼答案是 B
圖中鉛黑色曲線在約0.088 MeV處出現高能側的明顯不連續跳升（K edge），換算為88 keV，正是鉛K層電子束縛能的標準值。
載入中…
完整詳解
Pro · 無限重點 從圖中鉛曲線的K層吸收邊緣（sharp discontinuity）位置讀取光子能量，約88 keV，即鉛K層電子束縛能。
圖中鉛（黑色曲線）在約0.088 MeV（=88 keV）處出現第二個明顯的不連續跳躍（absorption edge），該位置即K層束縛能。
逐選項分析
A✕ 陷阱
15 keV 不對應圖中鉛曲線的K層邊緣位置；該數值更接近某些較輕元素的K層束縛能，非鉛。
B✓ 正確
圖中鉛黑色曲線在約0.088 MeV處出現高能側的明顯不連續跳升（K edge），換算為88 keV，正是鉛K層電子束縛能的標準值。
C✕ 陷阱
100 keV（0.1 MeV）在圖中對應鉛曲線K edge右側稍後的下降段，並非跳躍不連續點，容易因讀圖粗糙而誤選。
D✕
10 keV（0.01 MeV）位於鉛曲線的低能端（左側），此處光電衰減係數極高且無K edge不連續，與題意不符。
光電效應吸收邊緣（Absorption Edge）重點整理
| 項目 | 說明 |
|---|
| 吸收邊緣定義 | 光子能量恰好等於某殼層電子束縛能時，光電截面突然跳升的不連續點 |
| K edge of Lead (鉛) | ≈88 keV（圖中鉛曲線高能側跳躍處） |
| K edge of Water (水) | 水主要由H、O組成，Z值低，K edge極低（<1 keV），圖中無明顯跳躍，曲線平滑下降 |
| 鉛曲線的兩個跳躍 | 圖中可見兩處不連續：低能段（~0.015 MeV）為L edge群，高能段（~0.088 MeV）為K edge |
| 臨床意義 | K edge接近治療/診斷用X光能量，是造影劑或屏蔽材料選擇的依據 |
鉛曲線在圖中有兩組跳躍，低能側（約15 keV）為L層邊緣，高能側（約88 keV）才是K層邊緣。選項A的15 keV恰好對應L層邊緣數值，極易誤認為K層而誤選A；選項C的100 keV則因圖形讀取精度不足而被誤選。必須鎖定最高能側的跳躍點。
