國營聯招 電機
114 年 · 第 32 題
國營聯招 電機
電路學、電子學
114 年
第 32 題
單選題

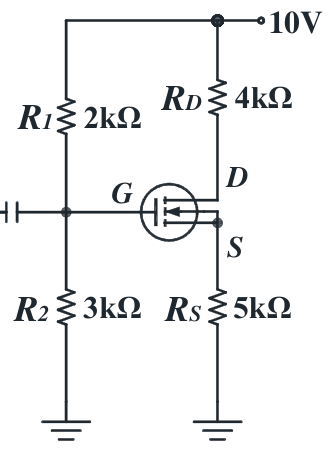

如右圖所示之 FET 電路，若汲極靜態電流為 0.3 mA，試求 VGS 值為何？
A
1.5 V
B
3 V
C
4.5 V
正確答案
D
6 V
答案與詳解
C
正確答案
利用汲極靜態電流0.3mA乘上源極電阻算出VS，再由VGS=VG−VS即可求得VGS約4.5V。
為什麼答案是 C
由ID=0.3mA求出源極壓降，配合閘極分壓後VGS≈4.5V，符合正解。
考點：漏算分壓
考點：計算誤差
考點：VGS求值
考點：未扣源極壓降
