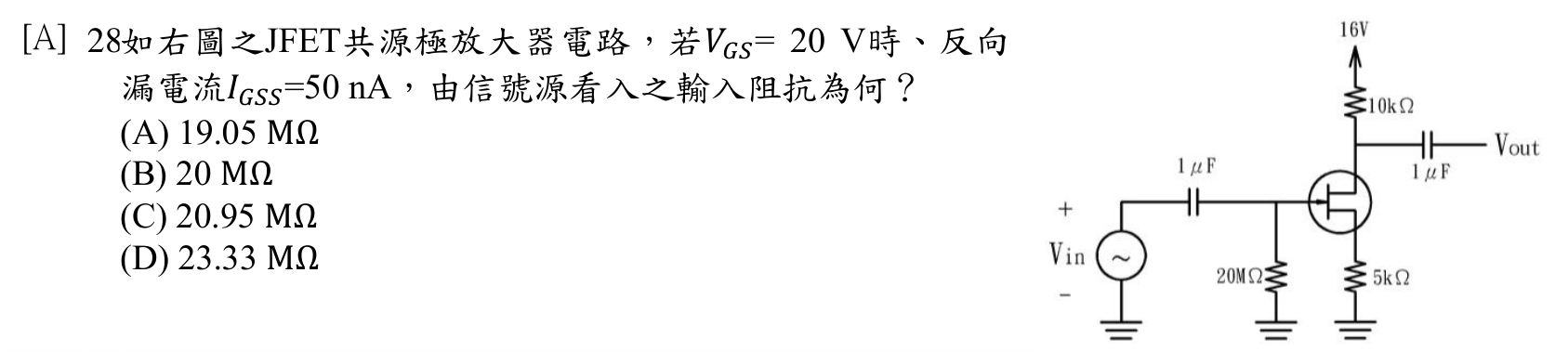

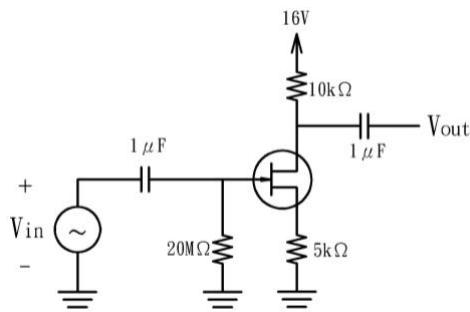

如右圖之JFET共源極放大器電路，若VGS = 20 V時、反向漏電流IGSS =50 nA，由信號源看入之輸入阻抗為何？
A19.05 MΩ正確答案
B20 MΩ
C20.95 MΩ
D23.33 MΩ
答案與詳解
逐選項解析
A19.05 MΩJFET輸入阻抗並聯✓ 正確
Zin = RG // rGS = 20MΩ // 400MΩ = (20×400)/(20+400) = 8000/420 ≈ 19.048MΩ ≈ 19.05MΩ，計算完全吻合
B20 MΩ忽略rGS陷阱✕ 易錯陷阱
20MΩ是電路中偏壓電阻RG的值，若忽略rGS直接讀RG會得此錯誤答案，屬典型陷阱
C20.95 MΩ✕ 錯誤
D23.33 MΩ✕ 錯誤
