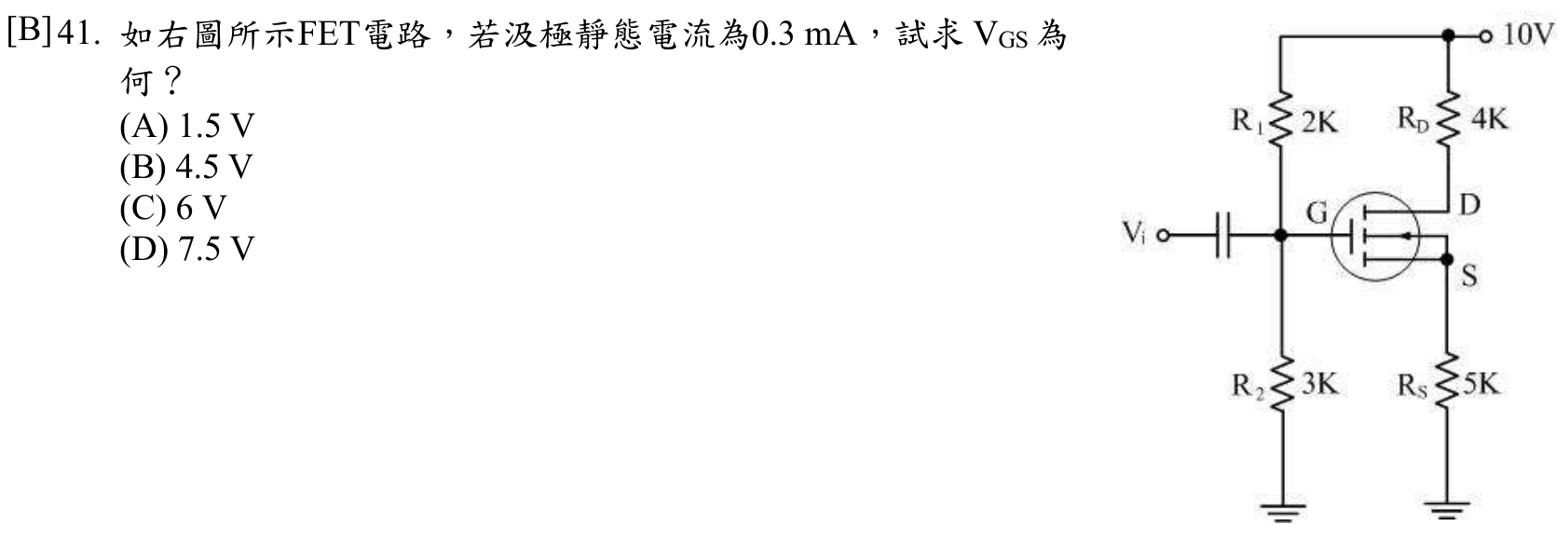

如右圖所示FET電路，若汲極靜態電流為0.3 mA，試求 VGS 為何？
A1.5 V
B4.5 V正確答案
C6 V
D7.5 V
答案與詳解
為什麼答案是 B
VG = 10×(3K/(2K+3K)) = 6V；VS = 0.3mA×5K = 1.5V；VGS = 6 - 1.5 = 4.5V，正確答案。
考點：只算VS漏算VG考點：FET靜態VGS計算考點：VG誤認為VGS考點：電阻值混用錯誤
