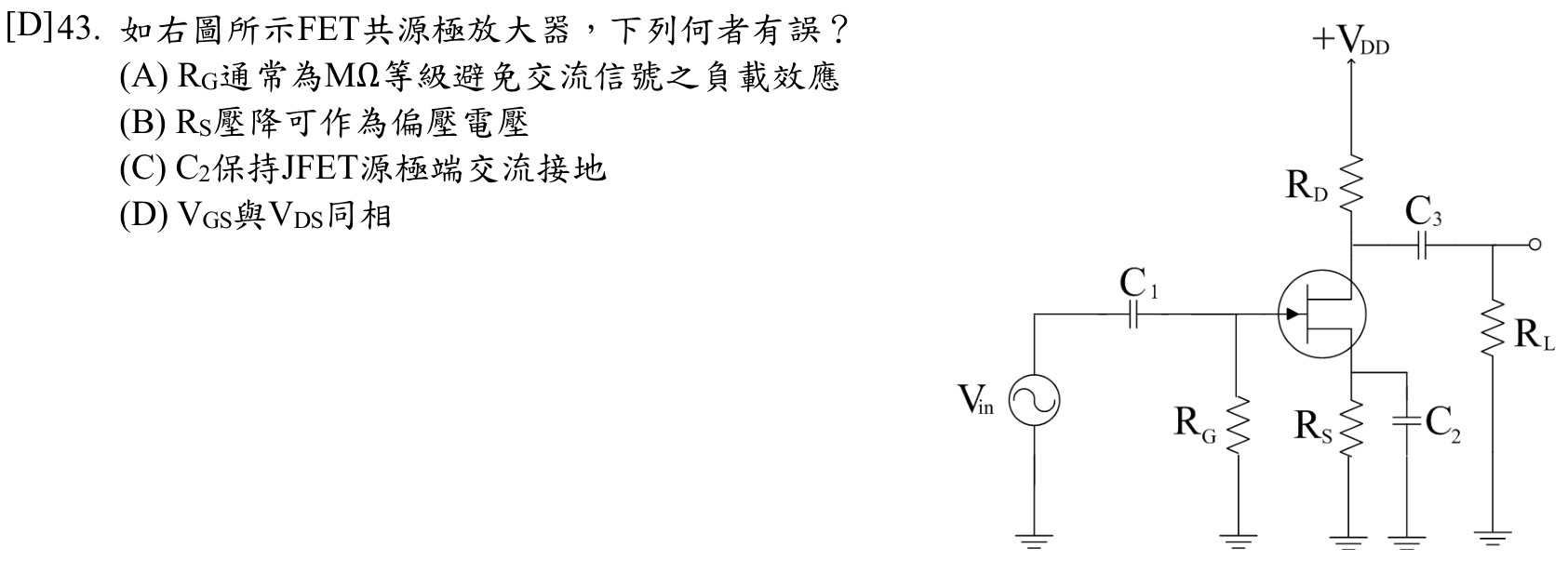

如右圖所示FET共源極放大器，下列何者有誤？
ARG通常為MΩ等級避免交流信號之負載效應
BRS壓降可作為偏壓電壓
CC2保持JFET源極端交流接地
DVGS與VDS同相正確答案
答案與詳解
為什麼答案是 D
共源極放大器為反相放大器：VGS增大→IDS增大→RD壓降增大→VDS（=VDD - IDS×RD）減小，故VGS與VDS相位差180°（反相），「同相」說法錯誤，此為本題正解。
考點：閘極偏壓電阻考點：自給偏壓原理考點：源極旁路電容考點：共源極反相特性
