電路學、電子學108 年第 46 題單選題考點：電流分配錯誤考點：計算錯誤

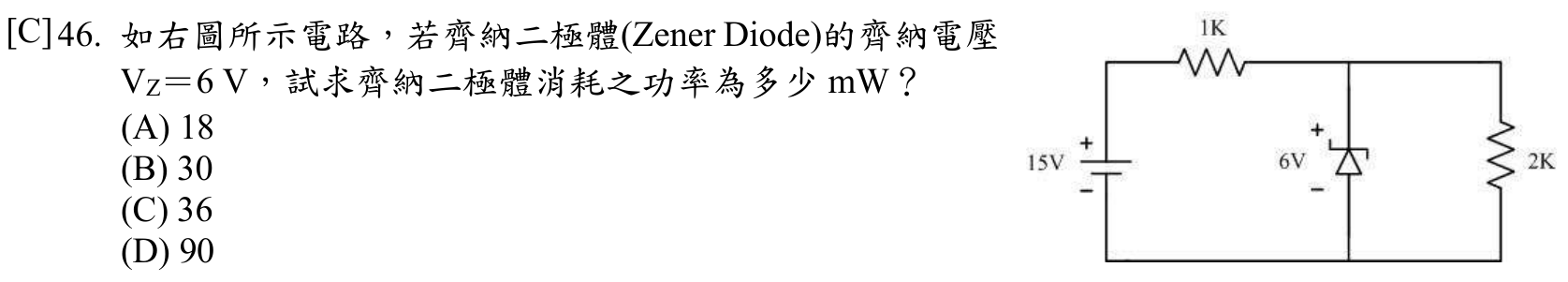

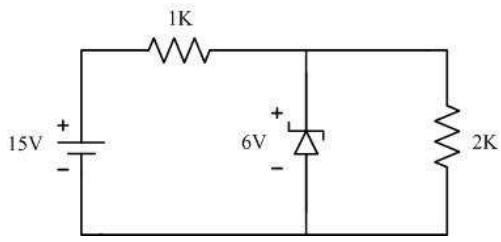

如右圖所示電路，若齊納二極體(Zener Diode)的齊納電壓VZ＝6 V，試求齊納二極體消耗之功率為多少 mW？

題目圖片
A18
B30
C36正確答案
D90
答案與詳解
C
正確答案
齊納二極體穩壓電路：先算流過1K電阻電流，再減去2K負載電流，剩餘即為齊納電流，乘以6V得功率36mW。

逐選項解析

A18電流分配錯誤✕ 易錯陷阱
18mW＝6V×3mA，誤以為齊納電流等於2K負載電流3mA，忽略應從1K總電流中扣除負載電流。
B30計算錯誤✕ 錯誤
30mW＝6V×5mA，無法對應正確的電流值，可能誤算1K壓降或電流分配。
C36✓ 正確
D90✕ 易錯陷阱
