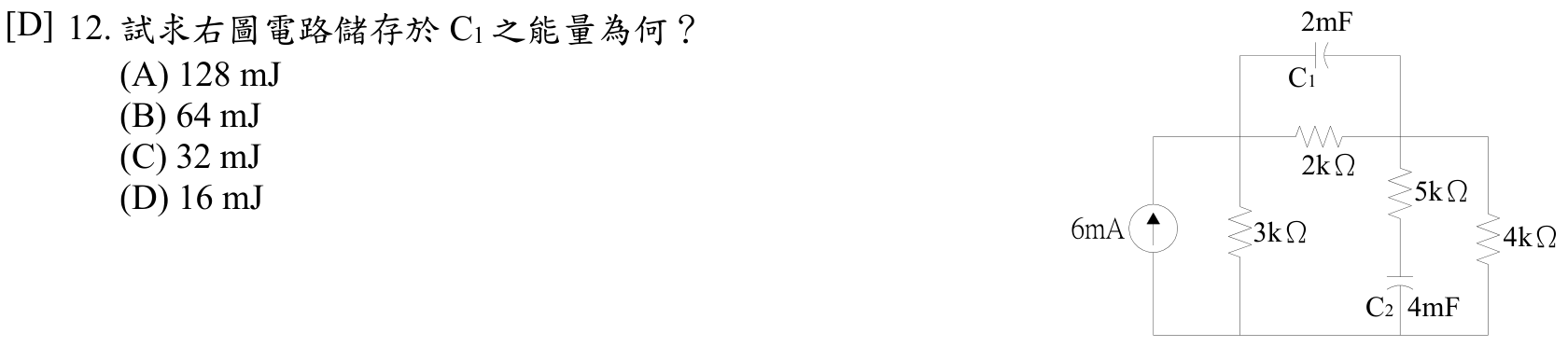

試求右圖電路儲存於 C1 之能量為何？（電路含C1=2mF、C2=4mF、2kΩ、5kΩ、3kΩ、4kΩ、6mA電流源）

穩態時C1、C2均開路。右側支路：5kΩ與4kΩ串聯=9kΩ，再與中間支路（2kΩ+3kΩ=5kΩ並聯）等效。左側3kΩ與右側(5k+4k)=9kΩ並聯後再串2kΩ。節點分析：左節點(上)電壓=6mA×(3k‖9k)=6mA×2.25kΩ=13.5V；C1跨接在2kΩ兩端，流過2kΩ電流=13.5V÷(2k+9k‖... )，重新整理：上節點對地=6mA×[3kΩ‖(2kΩ+5kΩ‖9kΩ... )]。依圖正確拓樸：6mA電流源，左側並聯3kΩ，右側支路為(2kΩ串聯(5kΩ‖(4kΩ)))；5k‖4k=20/9 kΩ≈2.222kΩ；右支路總阻=2k+2.222k=4.222kΩ；節點電壓V_top=6mA×(3k‖4.222k)=6mA×1.741kΩ≈10.44V；流入右支路電流=10.44/4.222k≈2.474mA；C1跨壓=2.474mA×2kΩ≈4V；E=½×2×10⁻³×4²=16mJ ✓
