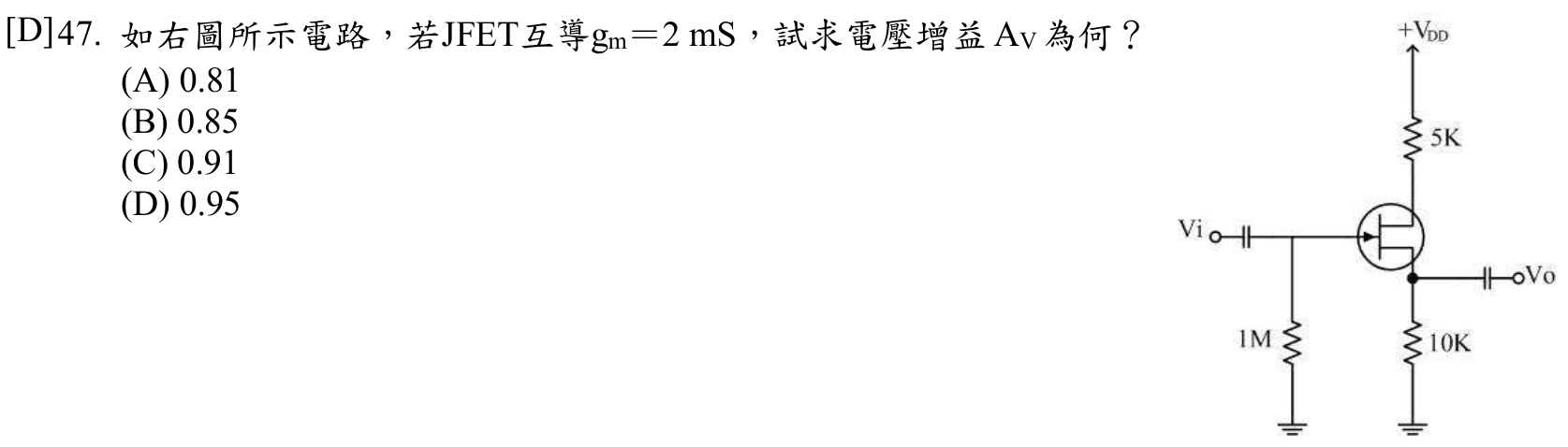

如右圖所示電路，若JFET互導gm＝2 mS，試求電壓增益 AV 為何？
A0.81
B0.85
C0.91
D0.95正確答案
答案與詳解
為什麼答案是 D
源極隨耦器 Av = gm·Rs/(1+gm·Rs)，Rs=10K，gm=2mS：Av = 20/21 ≈ 0.952，最接近0.95，為正解。
考點：Rs計算錯誤考點：等效電阻誤算考點：漏極/源極混淆考點：源極隨耦器增益
