電路學、電子學108 年第 45 題單選題考點：VBE壓降遺漏考點：近似值陷阱

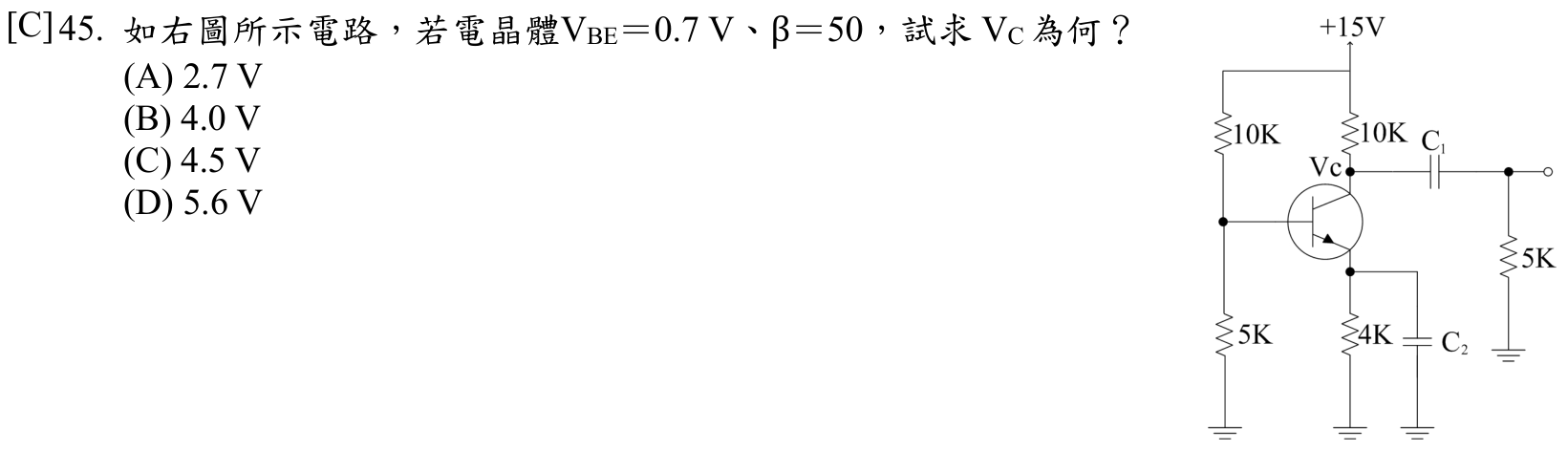

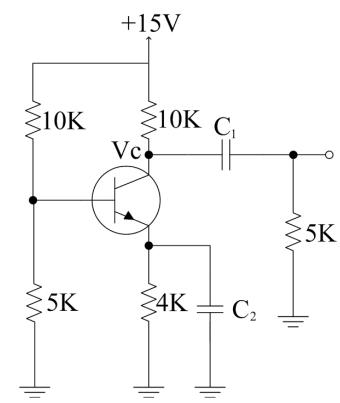

如右圖所示電路，若電晶體 、 ，試求 為何？

題目圖片
A2.7 V
B4.0 V
C4.5 V正確答案
D5.6 V
答案與詳解
C
正確答案
NPN分壓偏壓電路，由圖可知RC=10K，先用分壓求VB，扣除VBE得VE，求出IE後考慮β=50精確求得IC，代入VC = VCC - IC×RC，得VC≈4.46V（最接近4.5V），選C

逐選項解析

A2.7 VVBE壓降遺漏✕ 錯誤
2.7V：此值偏低，常見於誤把VB當成VE（忘記減VBE）後再放大IC×RC壓降所致，使VC算得過小。
B4.0 V近似值陷阱✕ 易錯陷阱
4.0V：與正解4.5V十分接近，易因IC取整或RC取值略有出入而誤選，屬數值近似陷阱。
C4.5 V✓ 正確
D5.6 V✕ 錯誤
