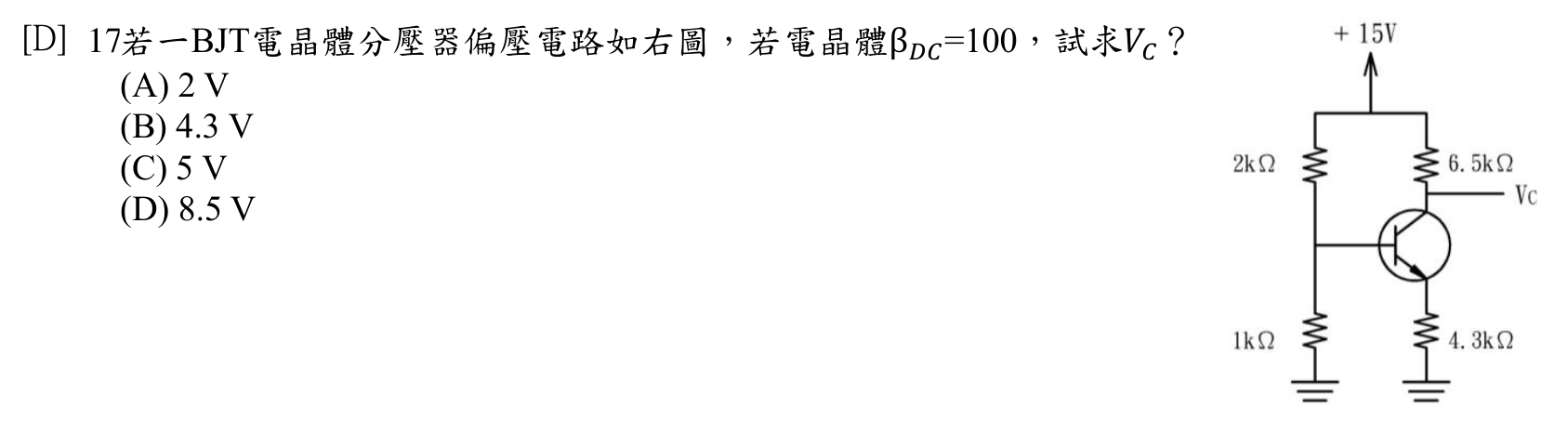

若一BJT電晶體分壓器偏壓電路如右圖，若電晶體βDC =100，試求VC？
A2 V
B4.3 V
C5 V
D8.5 V正確答案
答案與詳解
為什麼答案是 D
正確解：由分壓器求VB≈1.7V，VE=VB−VBE=1.7−0.7=1.0V，IE=VE/RE=1.0V/1kΩ=1mA，因β=100足夠大故IC≈IE=1mA，最後VC=VCC−IC×RC=15−1mA×6.5kΩ=8.5V，與正解一致。
考點：計算錯誤考點：節點混淆考點：估算錯誤考點：VC正確值
載入中…
正確解：由分壓器求VB≈1.7V，VE=VB−VBE=1.7−0.7=1.0V，IE=VE/RE=1.0V/1kΩ=1mA，因β=100足夠大故IC≈IE=1mA，最後VC=VCC−IC×RC=15−1mA×6.5kΩ=8.5V，與正解一致。
