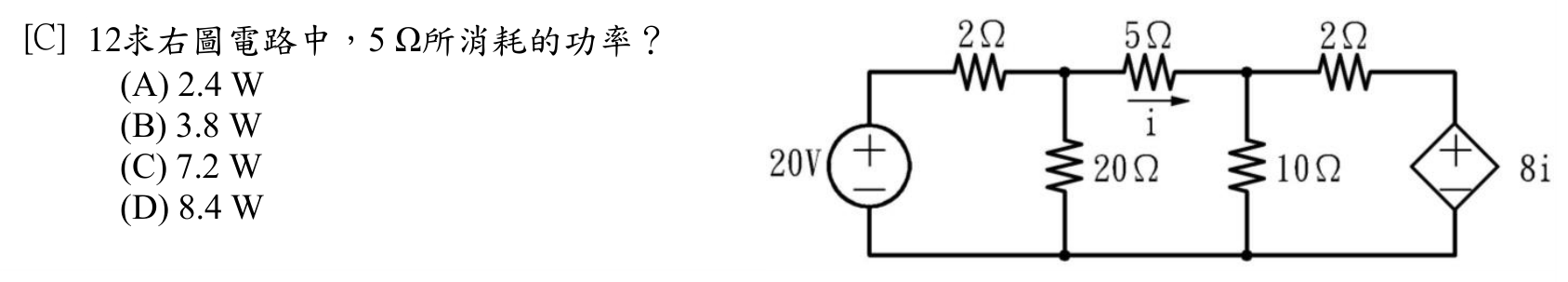

求右圖電路中，5 Ω所消耗的功率？ (A) 2.4 W (B) 3.8 W (C) 7.2 W (D) 8.4 W

正確答案為 C。含相依電流源電路，用節點電壓法求流過5Ω的電流，再計算P=I²R，答案為7.2W。 (A) 【漏計相依源】2.4W對應電流約0.693A，可能忽略相依電流源8i的影響而誤算節點電壓。 (B) 【計算錯誤】3.8W無法對應合理整數電流值，屬計算過程中途錯誤導致的干擾選項。

共 2 類科共用卷

國營聯招儀電國營聯招電機

電路學、電子學106 年第 12 題單選題考點：漏計相依源考點：計算錯誤

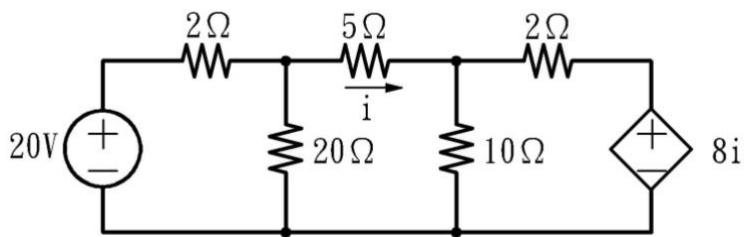

求右圖電路中，5 Ω所消耗的功率？

A2.4 W

B3.8 W

C7.2 W正確答案

D8.4 W

答案與詳解

正確答案

含相依電流源電路，用節點電壓法求流過5Ω的電流，再計算P=I²R，答案為7.2W。

A2.4 W漏計相依源✕ 易錯陷阱

2.4W對應電流約0.693A，可能忽略相依電流源8i的影響而誤算節點電壓。

B3.8 W計算錯誤✕ 錯誤

3.8W無法對應合理整數電流值，屬計算過程中途錯誤導致的干擾選項。

C7.2 W✓ 正確

D8.4 W✕ 易錯陷阱
