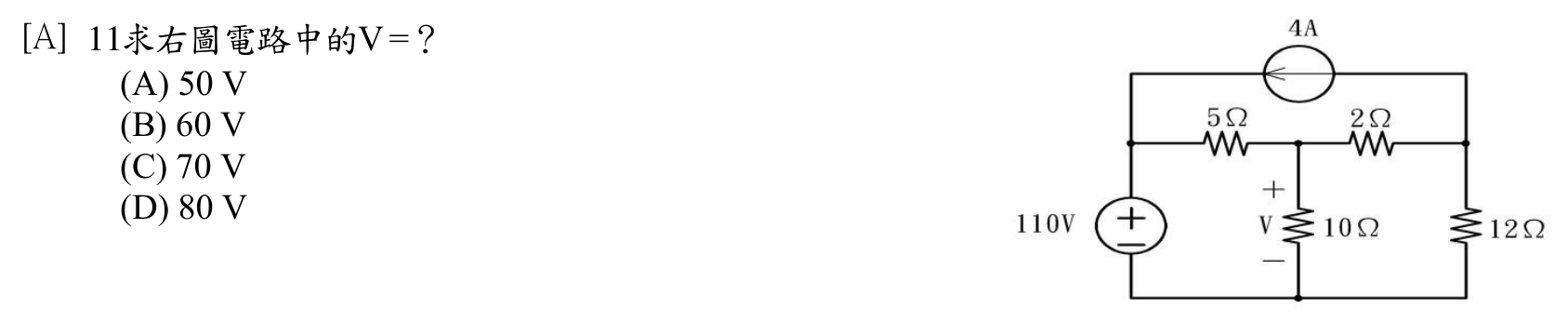

求右圖電路中的
A50 V正確答案
B60 V
C70 V
D80 V
答案與詳解
逐選項解析
A50 V節點分析/KCL✓ 正確
V=50V為正解。以節點分析：左支路電流=(110-50)/5=12A流入，加上4A電流源注入，與流經10Ω(50/10=5A)及含2Ω、12Ω右支路電流相加恰好平衡，滿足KCL，故V=50V正確。
B60 VKCL驗算✕ 易錯陷阱
V=60V為常見誤算值，多因漏列4A電流源或誤判支路方向所致。代入驗算：(110-60)/5=10A流入、60/10=6A流出，加上其他支路後電流總和不為0，不滿足KCL，故錯誤。
C70 V✕ 錯誤
D80 V✕ 錯誤
