電路學、電子學106 年第 50 題單選題考點：漏算並聯負載考點：負載並聯誤算

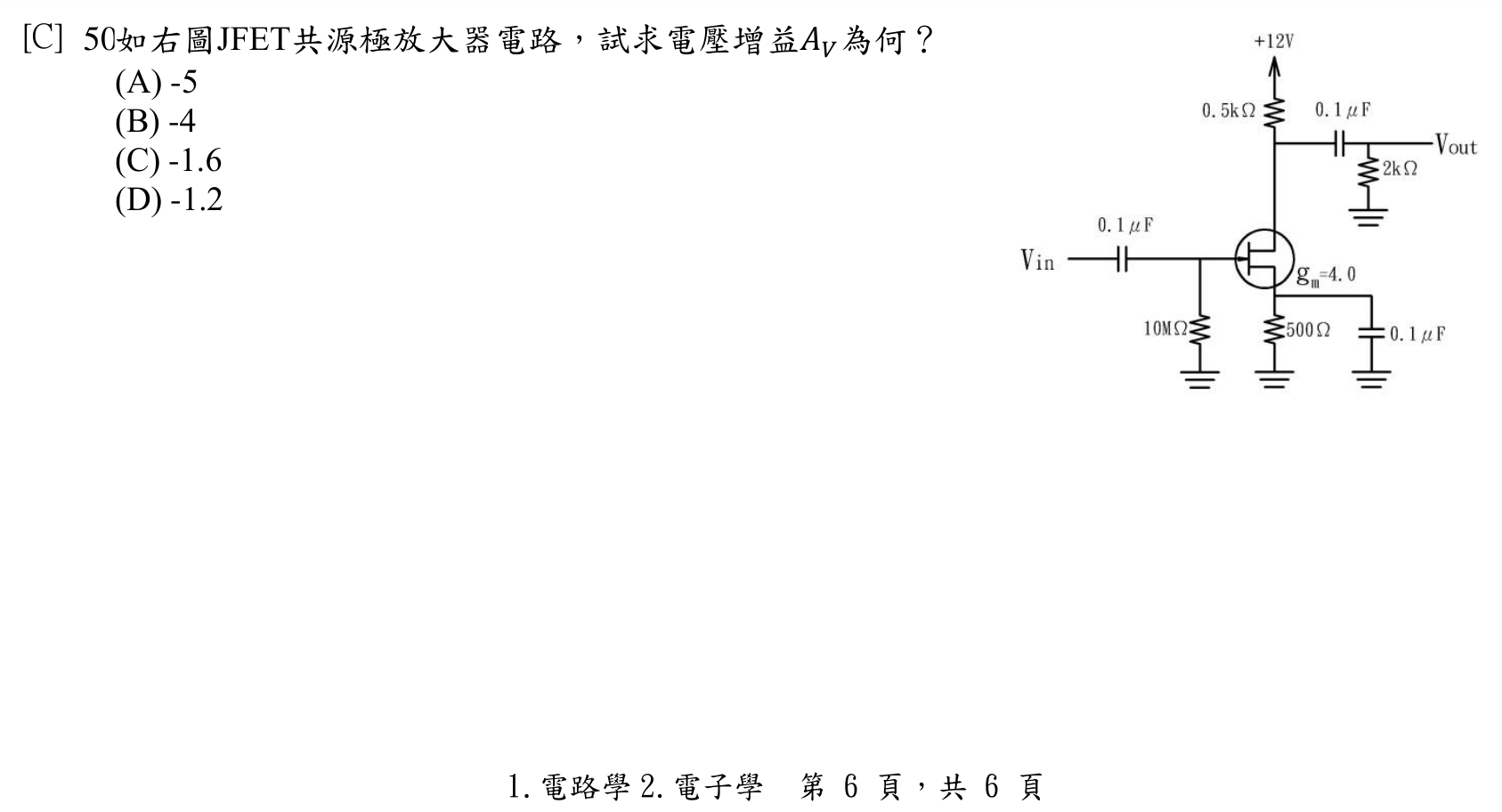

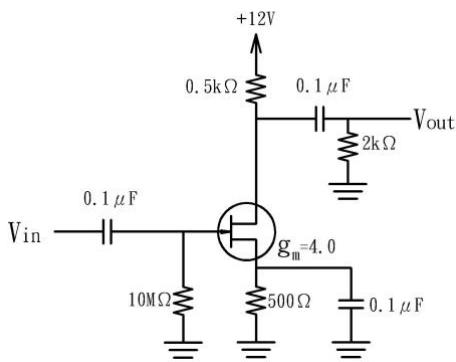

如右圖JFET共源極放大器電路，試求電壓增益AV 為何？

題目圖片

A-5

B-4

C-1.6正確答案

D-1.2

答案與詳解

C

正確答案

JFET共源極放大器，Source端有旁路電容使Rs交流短路，Av = -gm × (RD // RL)，注意RD與負載並聯。

逐選項解析

A-5漏算並聯負載✕ 易錯陷阱

Av=-5可能誤用gm×RD=4×0.5k=2或其他錯誤組合，未正確計算RD與RL的並聯等效值。

B-4負載並聯誤算✕ 易錯陷阱

Av=-4可能直接以gm×RL=4.0×1k或其他誤算，未將RD=0.5kΩ與RL=2kΩ正確並聯。

C-1.6✓ 正確

D-1.2✕ 易錯陷阱
