電路學、電子學106 年第 15 題單選題考點：正負端混淆考點：電源值誤抄

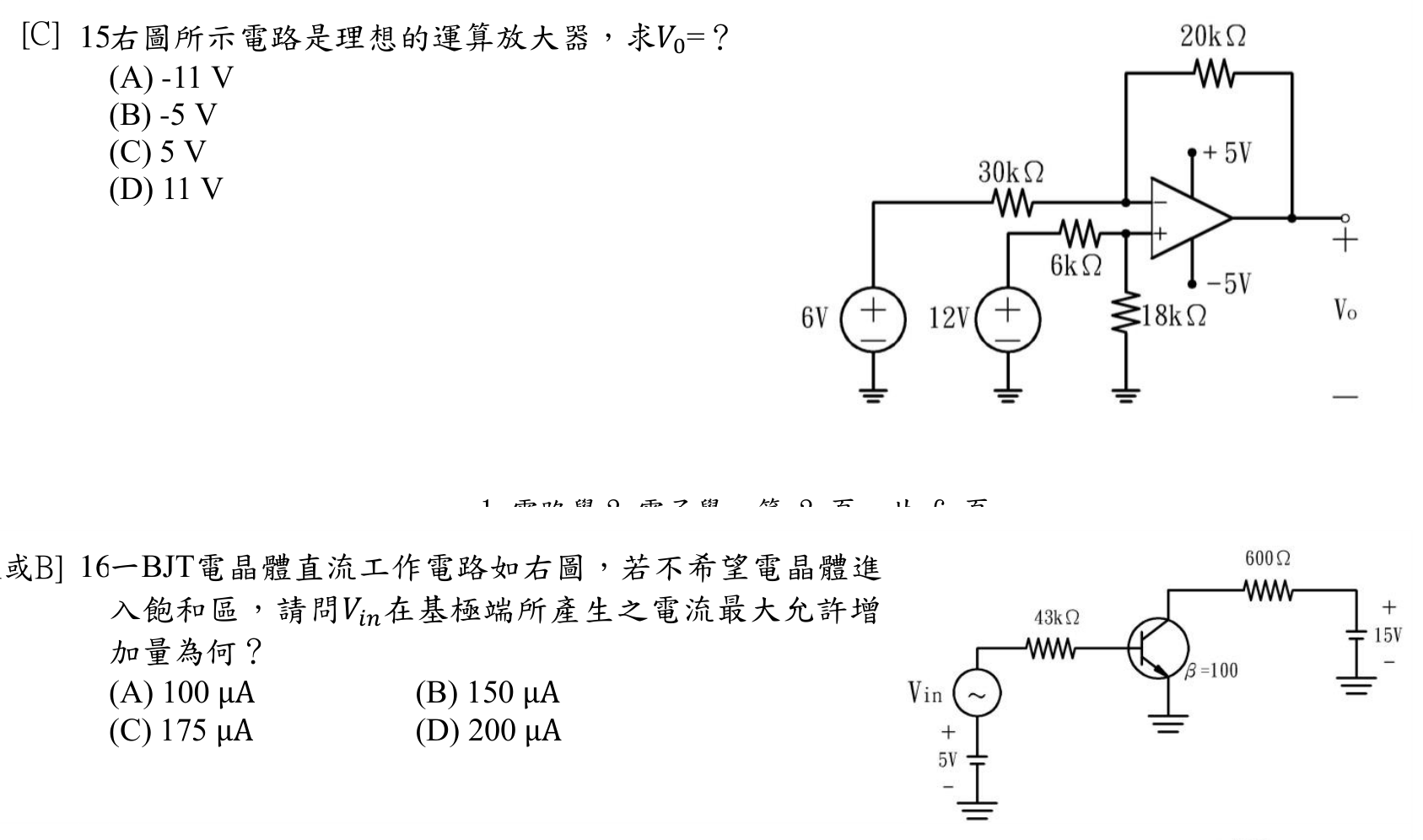

右圖所示電路是理想的運算放大器，求V0=？

題目圖片
A-11 V
B-5 V
C5 V正確答案
D11 V
答案與詳解
C
正確答案
理想Op-Amp電路：利用虛短路(V+=V-)與虛斷路(輸入端不取電流)，先由非反相端分壓求V+，再對反相端節點列KCL解得V0=5V。

逐選項解析

A-11 V正負端混淆✕ 易錯陷阱
-11V為「正負端接法判讀錯誤」的結果：若把非反相端與反相端的輸入接反，並在KCL中漏掉一個負號，會得到約-11V的錯誤值。屬符號與接法雙重錯誤陷阱。
B-5 V電源值誤抄✕ 錯誤
-5V是電路中偏壓電源的數值，直接抄電源電壓當作輸出，完全未進行虛短路與KCL運算，屬未解題即抄數值的錯誤。
