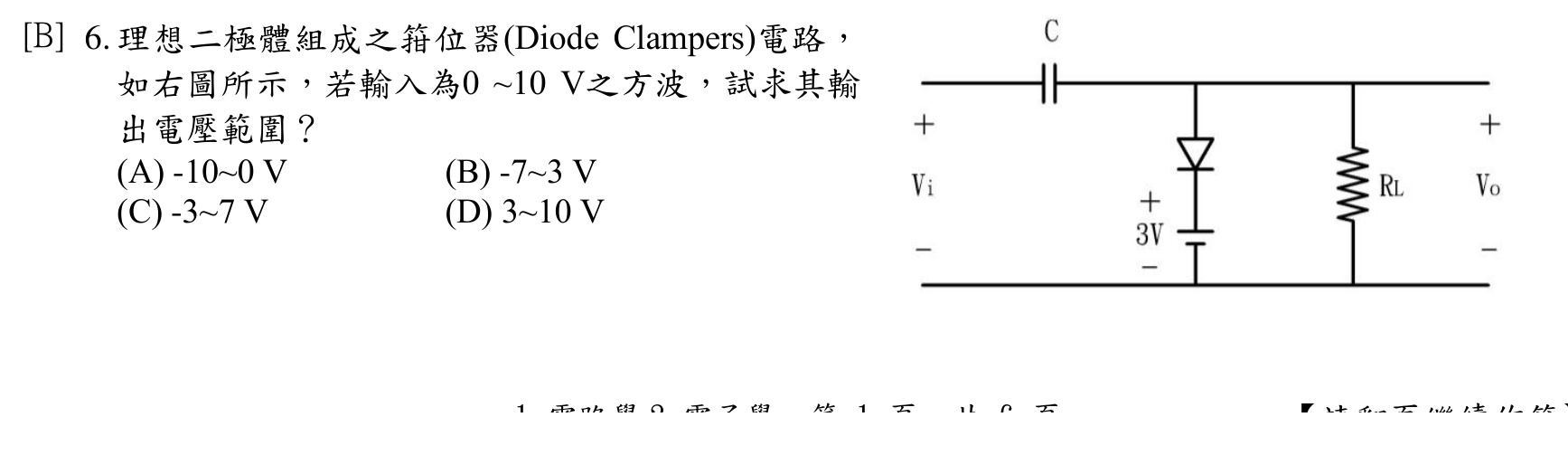

理想二極體組成之箝位器(Diode Clampers)電路，如右圖所示，若輸入為0 ~10 V之方波，試求其輸出電壓範圍？
A-10~0 V
B-7~3 V正確答案
C-3~7 V
D3~10 V
答案與詳解
為什麼答案是 B
電容充電至7V（10-3=7），輸出Vo=Vi-7V，Vi=0時Vo=-7V，Vi=10時Vo=3V，範圍-7~3V正確。
考點：忽略偏壓影響考點：箝位器+偏壓計算考點：偏壓方向混淆考點：箝位方向錯誤
