國營聯招 儀電電路學、電子學10640單選題

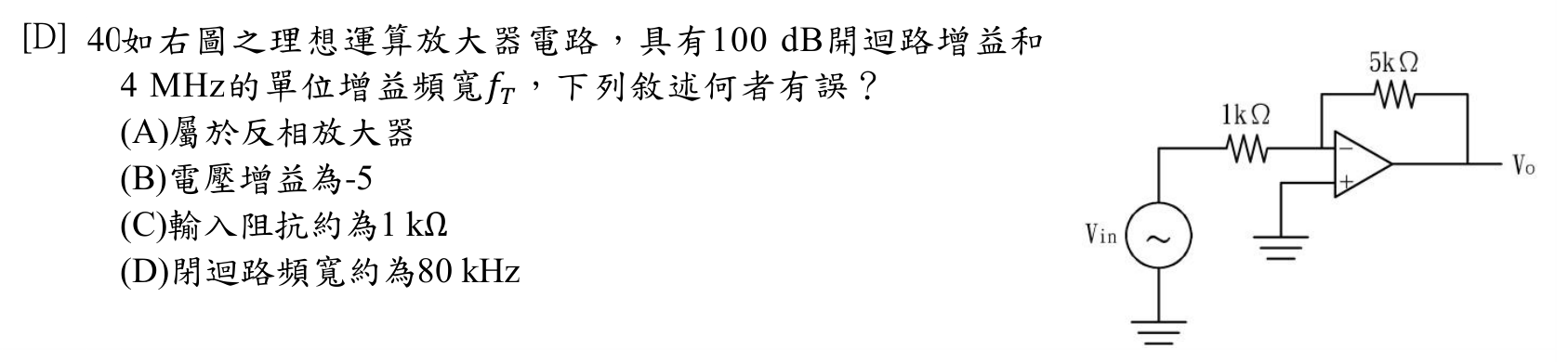

如右圖之理想運算放大器電路,具有100 dB開迴路增益和4 MHz的單位增益頻寬fT,下列敘述何者有誤?

題目附圖
A屬於反相放大器
B電壓增益為-5
C輸入阻抗約為1 kΩ
D閉迴路頻寬約為80 kHz正確答案
答案與詳解
D
正確答案
反相放大器電路,Rf=5kΩ、Rin=1kΩ,增益=-5,閉迴路頻寬=fT/|Av|=4MHz/5=800kHz,非80kHz,故D有誤。

為什麼答案是 D

閉迴路頻寬 BW = fT / |Av| = 4MHz / 5 = 800kHz,選項誤寫為80kHz(差10倍),此為有誤的敘述,正解選D。

考點:反相放大器拓撲考點:反相增益公式考點:虛接地與輸入阻抗考點:增益頻寬積GBW
