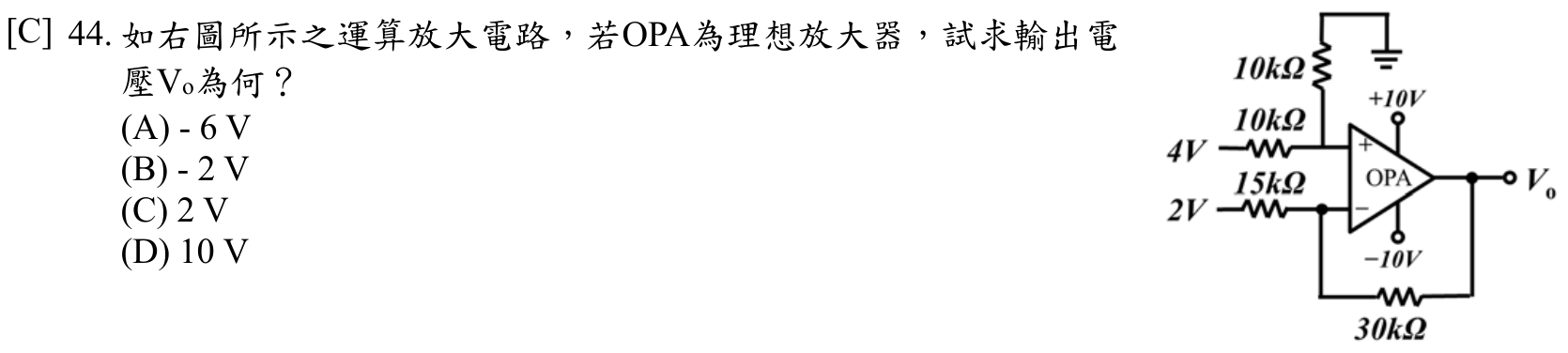

如右圖所示之運算放大電路，若OPA為理想放大器，試求輸出電壓Vo為何？
A- 6 V
B- 2 V
C2 V正確答案
D10 V
答案與詳解
為什麼答案是 C
正確答案。V+=2V（4V經10k+10k分壓），虛短路V−=2V，KCL: (2V−2V)/15k=(Vo−2V)/30k，Vo=2V。
考點：符號錯誤陷阱考點：回授增益忽略考點：虛短路+KCL求Vo考點：電源電壓混淆
載入中…
正確答案。V+=2V（4V經10k+10k分壓），虛短路V−=2V，KCL: (2V−2V)/15k=(Vo−2V)/30k，Vo=2V。
