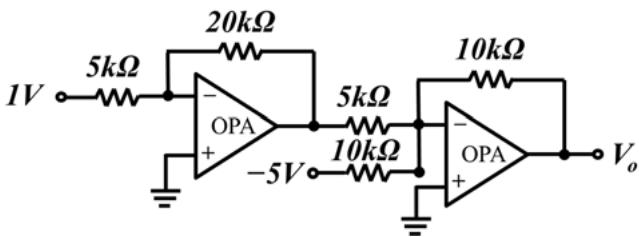

如右圖所示之運算放大電路，若OPA為理想放大器，求輸出電壓Vo為何？

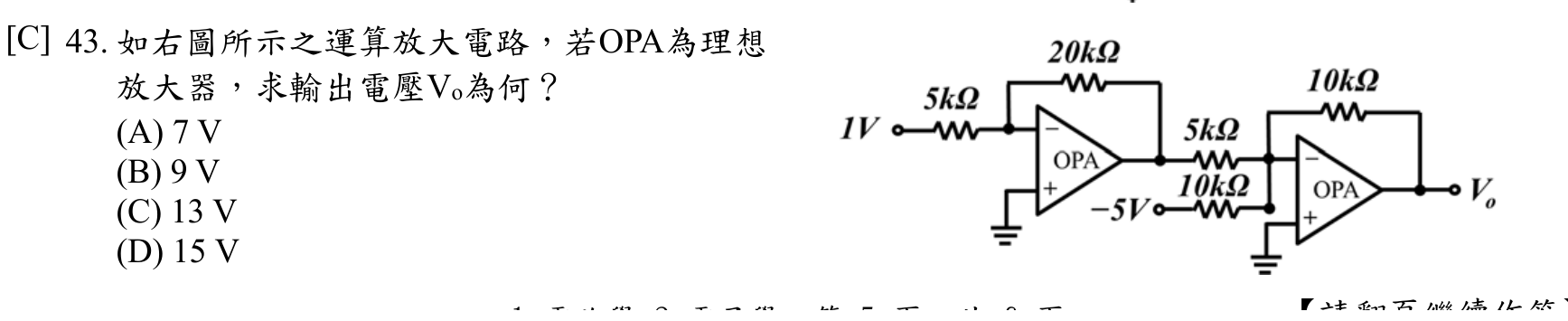

題目圖片
A7 V
B9 V
C13 V正確答案
D15 V
答案與詳解
C
正確答案
兩級OPA串接：第一級為反相加法器(輸出-4V)，第二級為加法放大器，最終Vo=13V

逐選項解析

A7 V加法器增益誤算✕ 錯誤
7V為錯誤計算，可能漏計第二級的-5V輸入貢獻或增益算錯。
B9 V符號方向錯誤✕ 錯誤
9V可能是將第二級-5V項係數或第一級輸出值算錯所致。
C13 V✓ 正確
D15 V✕ 易錯陷阱
