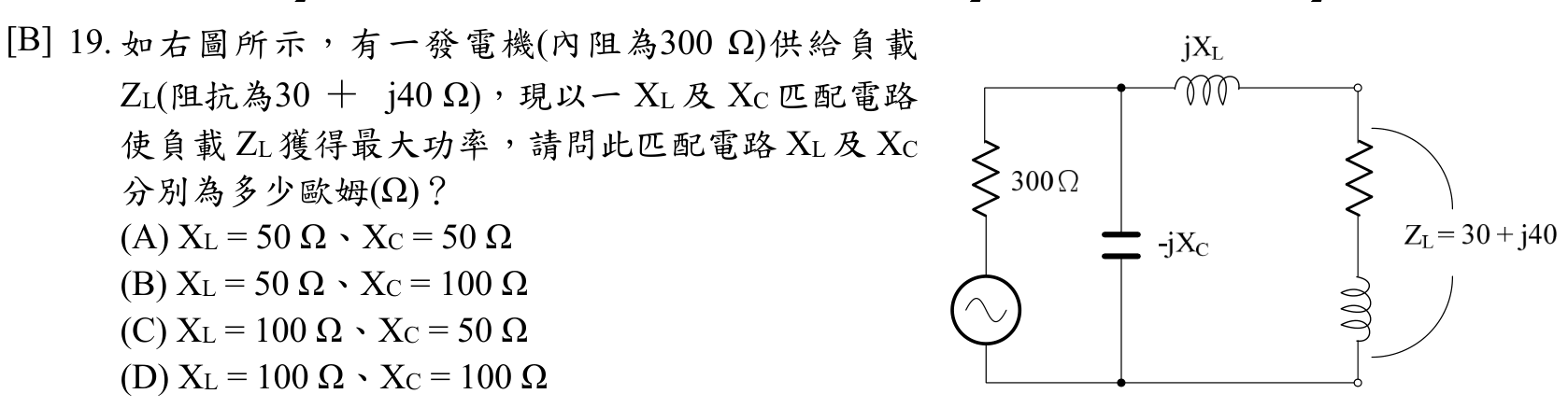

如右圖所示，有一發電機(內阻為300 Ω)供給負載 ZL(阻抗為30 ＋ j40 Ω)，現以一 XL 及 XC 匹配電路使負載 ZL 獲得最大功率，請問此匹配電路 XL 及 XC 分別為多少歐姆(Ω)？
AXL = 50 Ω、XC = 50 Ω
BXL = 50 Ω、XC = 100 Ω正確答案
CXL = 100 Ω、XC = 50 Ω
DXL = 100 Ω、XC = 100 Ω
答案與詳解
為什麼答案是 B
XL=50Ω、XC=100Ω完整滿足L型匹配兩個條件：並聯XC使等效實部=300Ω，串聯XL抵消殘餘虛部，為正解。
考點：L型匹配錯誤值考點：L型匹配正解考點：數值對調陷阱考點：匹配條件均不符
