國營聯招 儀電電路學、電子學111 年第 16 題單選題考點：節點電壓法/KVL考點：相依源誤忽略

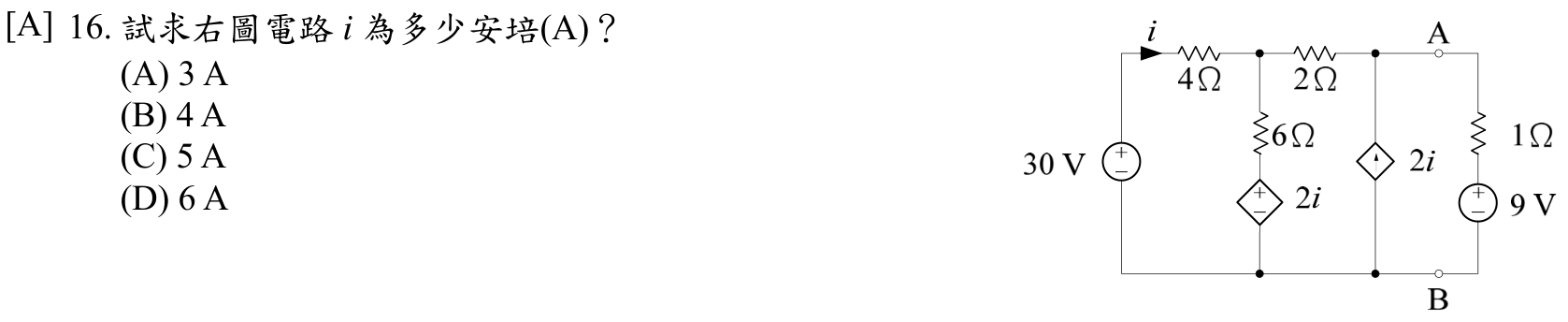

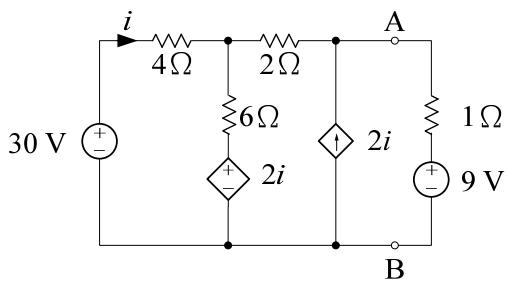

試求右圖電路 i 為多少安培(A)？

題目圖片
A3 A正確答案
B4 A
C5 A
D6 A
答案與詳解
A
正確答案
含相依電流源的電路，利用節點電壓法或KVL列方程求解電流 i = 3A

逐選項解析

A3 A節點電壓法/KVL✓ 正確
正確答案。透過KVL與節點電壓法，考慮30V電源、9V電源及兩個2i相依電流源，最終解得 i = 3A。
B4 A相依源誤忽略✕ 易錯陷阱
4A 是忽略相依電流源貢獻或對某支路電流方向設定錯誤時常見的錯誤答案。
C5 A✕ 錯誤
D6 A✕ 錯誤
