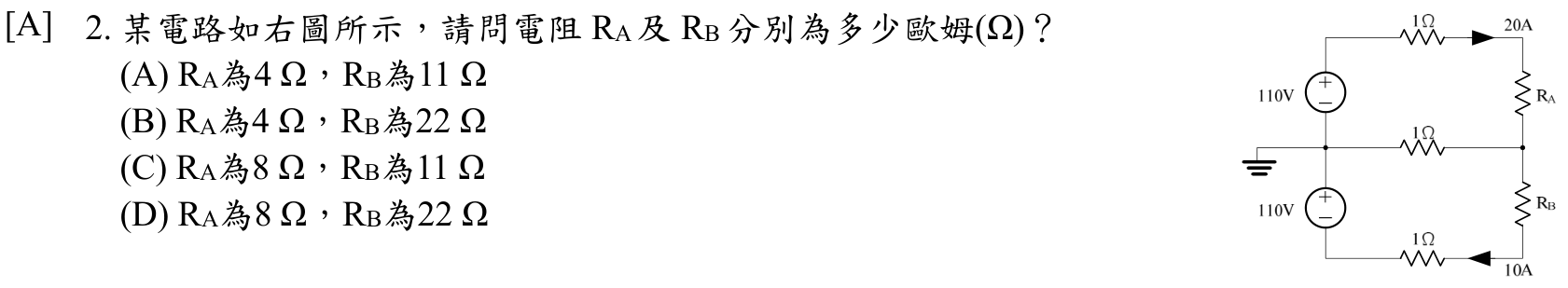

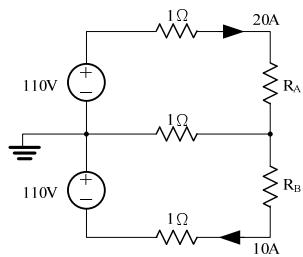

某電路如右圖所示，請問電阻 RA 及 RB 分別為多少歐姆(Ω)？
A$R_{A}$ 為 $4 \Omega$ , $R_{B}$ 為 $11 \Omega$正確答案
B$R_{A}$ 為 $4 \Omega$ ， $R_{B}$ 為 $22 \Omega$
C$R_{A}$ 為 $8 \Omega$ , $R_{B}$ 為 $11 \Omega$
D$R_{A}$ 為 $8 \Omega$ , $R_{B}$ 為 $22 \Omega$
答案與詳解
逐選項解析
A$R_{A}$ 為 $4 \Omega$ , $R_{B}$ 為 $11 \Omega$KVL迴路方程式✓ 正確
RA=4Ω、RB=11Ω。上迴路以110V、20A代入KVL扣除串聯固定電阻後得RA=4Ω；下迴路以110V、10A代入後得RB=11Ω，兩者皆與圖示迴路方程式一致，為正確答案。
B$R_{A}$ 為 $4 \Omega$ ， $R_{B}$ 為 $22 \Omega$KVL迴路方程式✕ 錯誤
此選項RA值雖可能正確，但RB=22Ω偏大；下迴路以110V、10A求解時，總電阻應為110/10=11Ω，扣不出22Ω，明顯把電壓或電流關係用錯，故錯誤。
C$R_{A}$ 為 $8 \Omega$ , $R_{B}$ 為 $11 \Omega$✕ 易錯陷阱
D$R_{A}$ 為 $8 \Omega$ , $R_{B}$ 為 $22 \Omega$✕ 錯誤
