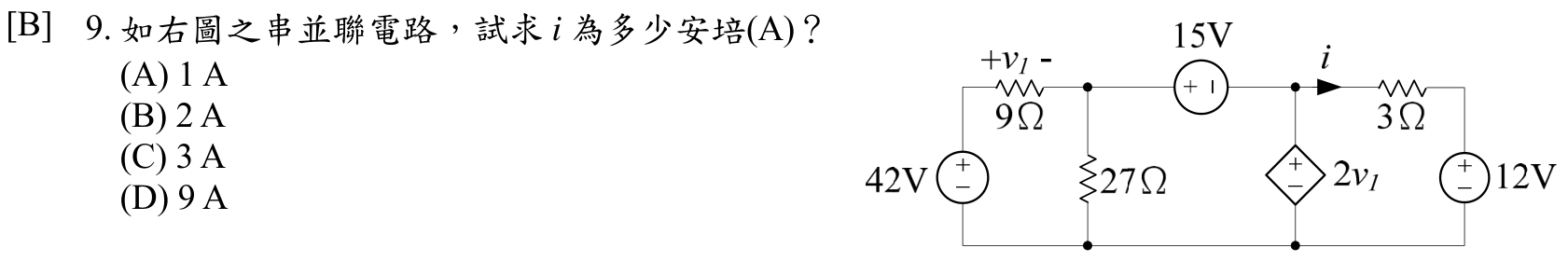

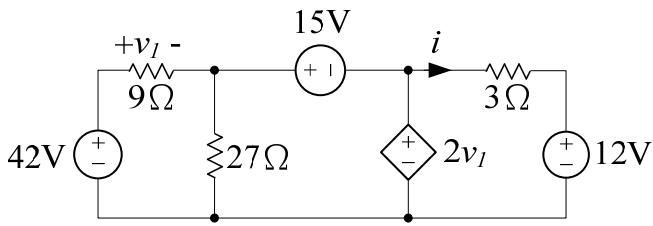

如右圖之串並聯電路，試求 i 為多少安培(A)？
A1 A
B2 A正確答案
C3 A
D9 A
答案與詳解
逐選項解析
A1 AKVL係數誤算✕ 易錯陷阱
i=1A：此為將右迴路KVL中相依電源係數或電壓源項計算減半所致，代入15+12-2v₁-3i=0檢驗，3×1=3≠6，方程式不成立，故錯誤。
B2 AKVL+相依電源✓ 正確
正確解：左迴路求出控制電壓v₁後，右迴路KVL為15+12-2v₁-3i=0，整理得27-2v₁-3i=0；代入v₁數值後得3i=6，故i=2A，完全滿足電路方程式。
C3 A✕ 易錯陷阱
D9 A✕ 易錯陷阱
