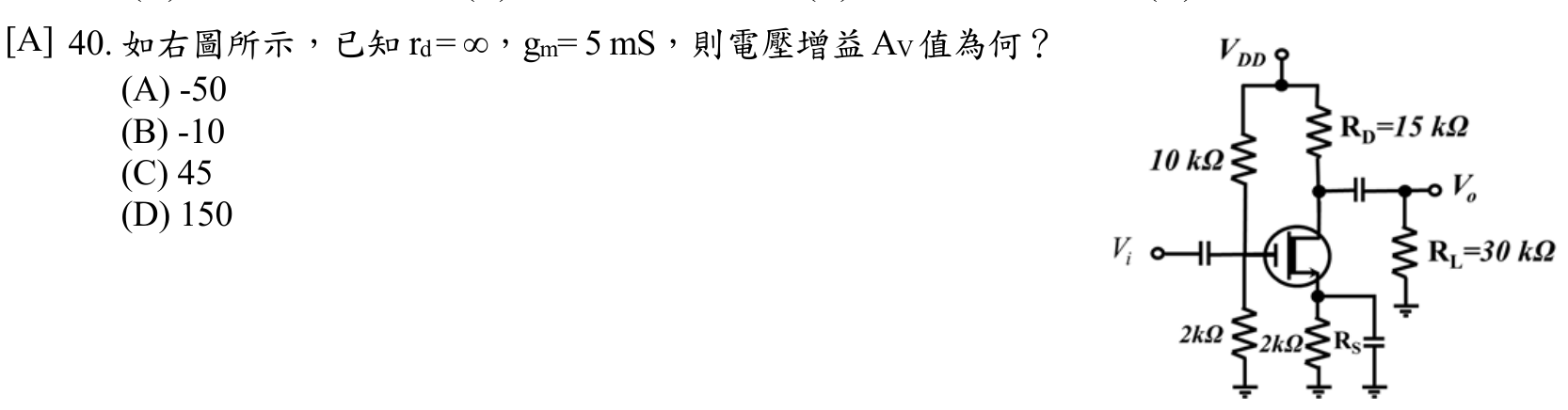

如右圖所示，已知 rd = ∞，gm= 5 mS，則電壓增益 AV 值為何？
A-50正確答案
B-10
C45
D150
答案與詳解
為什麼答案是 A
RD∥RL = (15k×30k)/(15k+30k) = 450k/45 = 10kΩ；RS有旁路電容(AC短路)，故Av = -gm×(RD∥RL) = -5mS×10kΩ = -50。
考點：共源極電壓增益考點：忘記負載並聯考點：共源極反相特性考點：並聯vs串聯混淆
