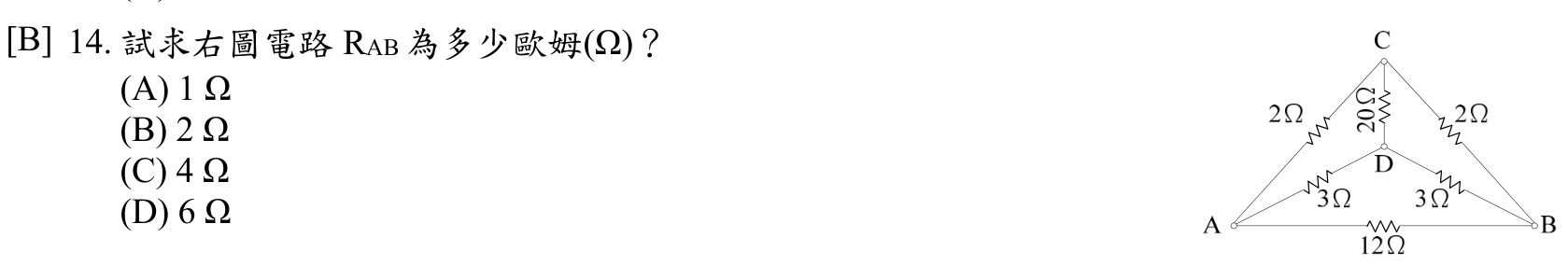

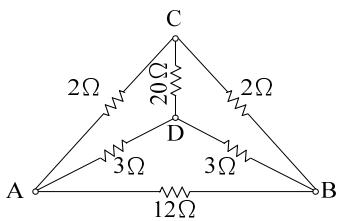

試求右圖電路 RAB 為多少歐姆(Ω)？
A1 Ω
B2 Ω正確答案
C4 Ω
D6 Ω
答案與詳解
逐選項解析
A1 Ω並聯漏算✕ 易錯陷阱
1Ω 為將兩條對稱路徑（如 A-C-B 與 A-D-B）簡單並聯時，誤把每條視為極小電阻或漏計串聯項所得，數值偏小，屬低估型錯誤。
B2 Ω等效電阻計算✓ 正確
正確答案。完整列出 A-C(2Ω)、C-B(2Ω)、A-D(3Ω)、D-B(3Ω)、C-D(20Ω)、A-B(12Ω) 六條支路，以節點電壓法解 VC、VD，計算總電流後得 RAB = V/I = 2Ω。
C4 Ω✕ 錯誤
D6 Ω✕ 錯誤
