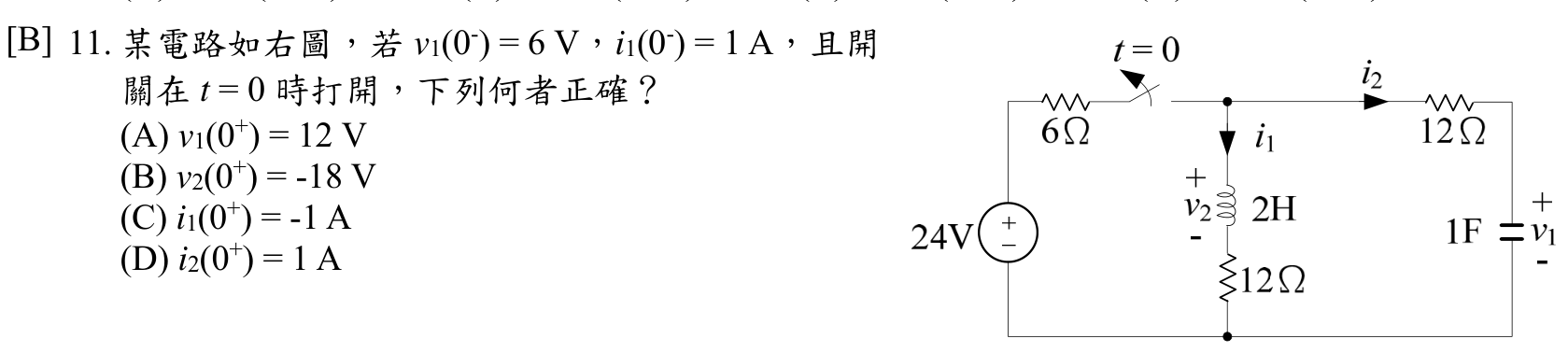

某電路如右圖，若 v1(0-) = 6 V，i1(0-) = 1 A，且開關在 t = 0 時打開，下列何者正確？
Av1(0+) = 12 V
Bv2(0+) = -18 V正確答案
Ci1(0+) = -1 A
Di2(0+) = 1 A
答案與詳解
為什麼答案是 B
正確。t=0⁺ 時電感維持 i1=1A，開關斷開後此電流只能流過串聯電阻與電容支路。沿電感所在迴路列 KVL：v2 = −(i1×12)−v1 = −(1×12)−6 = −18V，故 v2(0⁺)=−18V，與電感電流、電容電壓的連續性條件一致。
考點：電容電壓連續性考點：KVL 配合初始條件考點：電感電流連續性考點：KCL 與電流參考方向
