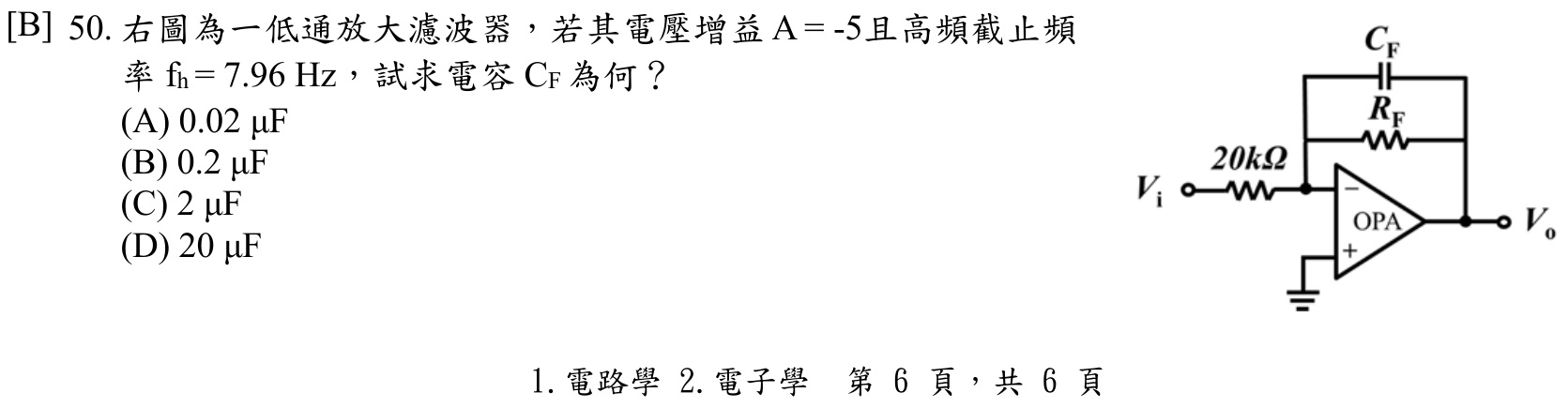

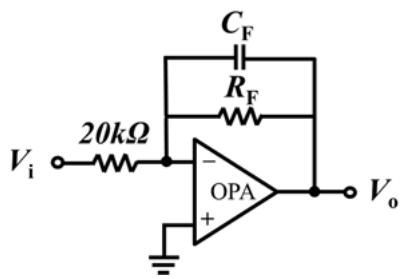

右圖為一低通放大濾波器，若其電壓增益 A = -5 且高頻截止頻率 ，試求電容 為何？
A0.02 μF
B0.2 μF正確答案
C$2 \mu F$
D$20 \mu F$
答案與詳解
逐選項解析
A0.02 μF截止頻率驗算✕ 錯誤
CF=0.02μF代入：fh=1/(2π×100k×0.02μ)≈79.6Hz，與題目7.96Hz差10倍，不符。
B0.2 μF低通濾波截止頻率✓ 正確
CF=0.2μF代入：fh=1/(2π×100×10³×0.2×10⁻⁶)=1/(2π×0.02)=1/0.1257≈7.96Hz，完全吻合。
C$2 \mu F$✕ 錯誤
D$20 \mu F$✕ 錯誤
