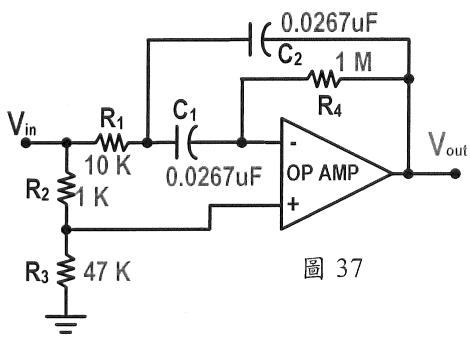

圖37 OP放大器電路之濾波響應頻率f_r為何？ (A) 30 Hz (B) $60\mathrm{Hz}$ (C) 75 Hz (D) $100\mathrm{Hz}$

正確答案為 B。本電路的特徵陷波頻率f_r=1/[2π√(R1R4C1C2)]，代入10kΩ、1MΩ與兩顆0.0267μF，得約59.6Hz，選B。 (A) 【解題重點】30Hz不符合本電路的R-C乘積。 (B) 【解題重點】59.6Hz近似60Hz，故選B。

國營聯招儀電電路學、電子學98 年第 58 題單選題考點：解題重點

圖37 OP放大器電路之濾波響應頻率f_r為何？

A30 Hz

B$60\mathrm{Hz}$正確答案

C75 Hz

D$100\mathrm{Hz}$

答案與詳解

正確答案

本電路的特徵陷波頻率f_r=1/[2π√(R1R4C1C2)]，代入10kΩ、1MΩ與兩顆0.0267μF，得約59.6Hz，選B。

A30 Hz解題重點✕ 錯誤

30Hz不符合本電路的R-C乘積。

B$60\mathrm{Hz}$解題重點✓ 正確

59.6Hz近似60Hz，故選B。

C75 Hz✕ 錯誤

D$100\mathrm{Hz}$✕ 錯誤
