國營聯招儀電電路學、電子學98 年第 31 題單選題考點：忽略反相考點：增益計算錯誤

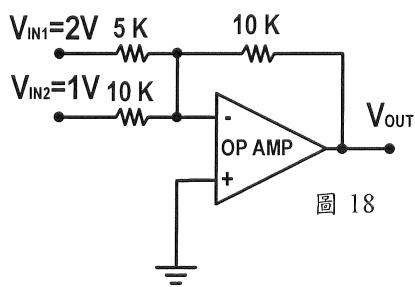

如圖18輸入電壓,計算OP放大器電路之輸出Vout=?

題目圖片

A$+5\mathrm{V}$

B$+3\mathrm{V}$

C$-5\mathrm{V}$正確答案

D$-3\mathrm{V}$

答案與詳解

C

正確答案

反相加法放大器電路，VIN1=2V經5K/10K、VIN2=1V經10K/10K，輸出Vout = -(VIN1×Rf/R1 + VIN2×Rf/R2) = -5V

逐選項解析

A$+5\mathrm{V}$忽略反相✕ 易錯陷阱

忽略反相符號，只算出大小+5V，是最常見的符號錯誤陷阱

B$+3\mathrm{V}$增益計算錯誤✕ 錯誤

計算錯誤，可能誤用兩路增益皆為1倍，得1+2=3，但未考慮R1=5K使VIN1增益為2倍

C$-5\mathrm{V}$✓ 正確

D$-3\mathrm{V}$✕ 易錯陷阱
