國營聯招儀電電路學、電子學98 年第 50 題單選題考點：解題重點

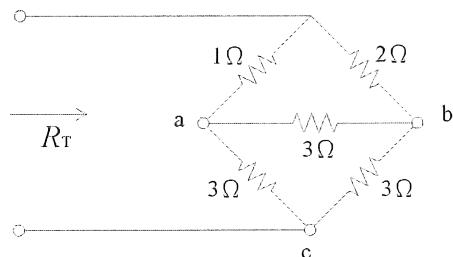

圖33的總電阻RT等於

題目圖片

A4.2 Ω

B10.2 Ω

C2.2 $\Omega$正確答案

D6.2 $\Omega$

答案與詳解

C

正確答案

將上半部1Ω、2Ω、3Ω的Δ轉成Y，得到1/3Ω串聯[(3+1/2)Ω∥(3+1)Ω]，總電阻2.2Ω，選C。

逐選項解析

A4.2 Ω解題重點✕ 錯誤

4.2Ω不符Δ-Y換算。

B10.2 Ω解題重點✕ 錯誤

10.2Ω不符並聯網路等效。

C2.2 $\Omega$✓ 正確

D6.2 $\Omega$✕ 錯誤
