國營聯招 儀電電路學、電子學98 年第 36 題單選題考點：解題重點

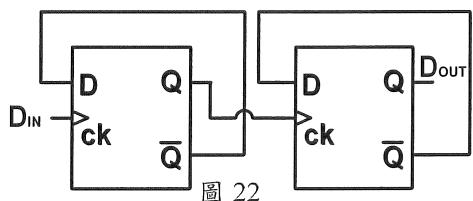

如圖22電路之D–Q̄接線連接後類同何種邏輯？

題目圖片
AOne-Shot
BRegister
CToggle正確答案
DLatch
答案與詳解
C
正確答案
每個D型正反器都將自己的Q̄回接D，故每個有效時脈邊緣令Q_next=¬Q，構成Toggle，選C。

逐選項解析

AOne-Shot解題重點✕ 錯誤
One-Shot產生單次脈衝，非此回授功能。
BRegister解題重點✕ 錯誤
一般暫存器儲存輸入資料，本題固定為反相回授。
CToggle✓ 正確
DLatch✕ 錯誤
