國營聯招 儀電電路學、電子學98 年第 23 題單選題考點：未崩潰誤判考點：齊納電流計算

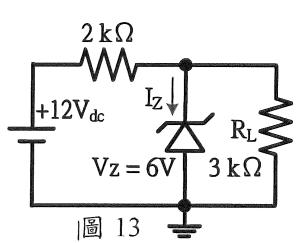

如圖 13 之 ，試計算流經齊納二極體之 電流

題目圖片
A0 mA
B1 mA正確答案
C2 mA
D3 mA
答案與詳解
B
正確答案
先判斷齊納二極體是否崩潰，確認崩潰後利用克希荷夫電流定律(KCL)求出分支電流。

逐選項解析

A0 mA未崩潰誤判✕ 錯誤
若齊納二極體未崩潰，電流才會是0mA。但本題開路電壓為7.2V大於6V，已發生崩潰。
B1 mA齊納電流計算✓ 正確
總電流為(12V-6V)/2kΩ=3mA，負載電流為6V/3kΩ=2mA，根據KCL，Iz = 3mA - 2mA = 1mA。
C2 mA✕ 易錯陷阱
D3 mA✕ 易錯陷阱
