98 年 · 電路學、電子學
第 56 題
國營聯招 儀電
電路學、電子學
98 年
第 56 題
單選題
考點：解題重點

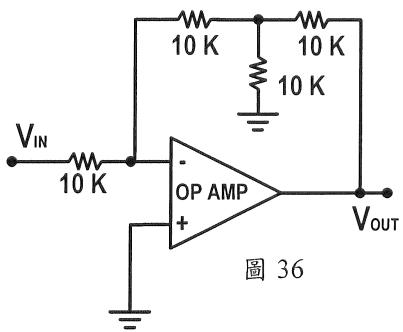

如圖36輸入電壓V_in=+2V，計算OP放大器電路之輸出V_out。
A
-6V
正確答案
B
-3V
C
+1V
D
+2V
答案與詳解
A
正確答案
反相端為虛地，T型回授中點為−2V；再由中點節點電流方程得V_out=3×(−2)=−6V，選A。
逐選項解析
A
-6V
解題重點
✓ 正確
T型回授等效跨阻30kΩ，增益−3，輸出−6V。
B
-3V
解題重點
✕ 錯誤
−3V不符合三條10kΩ支路的KCL。
C
+1V
✕ 錯誤
D
+2V
✕ 錯誤
