國營聯招 儀電電路學、電子學98 年第 26 題單選題考點：解題重點

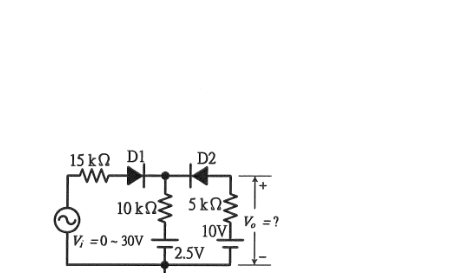

如圖15,D1、D2為理想二極體,試計算Vo範圍為?

題目圖片
A2.5~10V
B5.5~10V
C7.5~10V正確答案
D10V
答案與詳解
C
正確答案
低輸入時D1截止、D2導通，輸出下限7.5V；高輸入時D2截止，輸出由10V電源維持上限10V，因此選C。

逐選項解析

A2.5~10V解題重點✕ 錯誤
2.5V是支路電源，不是輸出下限。
B5.5~10V解題重點✕ 錯誤
10kΩ與5kΩ分壓算得7.5V，不是5.5V。
C7.5~10V✓ 正確
D10V✕ 錯誤
