國營聯招 儀電電路學、電子學100 年第 29 題單選題考點：輸入電壓誤判考點：二極體電路KVL求解

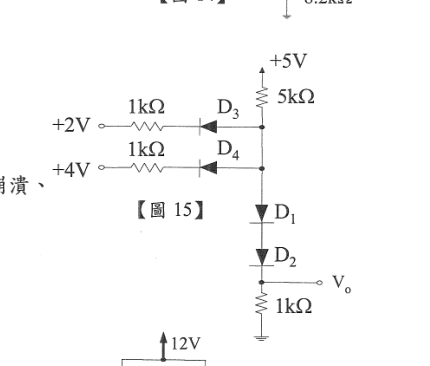

如右【圖 15】中所示電路，已知二極體導通電壓 ，試求其 值為多少？

題目圖片
A2 V
B0.6 V正確答案
C3.6 V
D5 V
答案與詳解
B
正確答案
二極體網路電路：先判斷上方兩顆二極體哪顆導通決定節點電位，再經下方串聯二極體的壓降求出Vo，正解為0.6V（B）。

逐選項解析

A2 V輸入電壓誤判✕ 易錯陷阱
+2V為其中一路輸入電壓。考生誤以為D3導通直接把2V傳到輸出，但+4V那路電位較高會搶先導通並使+2V該顆二極體反偏截止，故2V不會出現在輸出。屬於『直接照搬輸入電壓』的陷阱。
B0.6 V二極體電路KVL求解✓ 正確
正解0.6V。上方OR結構中+4V勝出、其二極體導通，節點被鉗位；訊號再經下方兩顆串聯二極體（共1.4V壓降）與下方電源、電阻形成的迴路分壓，列KVL聯立後求得輸出端電壓約為0.6V。此值已扣除二極體壓降並考慮電阻分流，與單純照搬電源或輸入值不同。
C3.6 V✕ 易錯陷阱
D5 V✕ 錯誤
