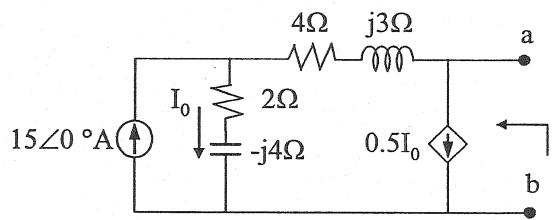

如【圖26】電路中，求 a、b 端看入電路之戴維寧等效電壓 Vth 為何？
A$55\angle 0^{\circ}\mathrm{V}$
B$55\angle -90^{\circ}\mathrm{V}$正確答案
C$50 \angle 90^{\circ} V$
D$50 \angle -90^{\circ} V$
答案與詳解
逐選項解析
A$55\angle 0^{\circ}\mathrm{V}$極座標轉換✕ 易錯陷阱
錯誤。數值 55 正確但相位錯誤。計算結果為 -j55，轉換為極座標時，虛部為負應為 -90°，而非 0°。此選項為粗心看錯相位之陷阱。
B$55\angle -90^{\circ}\mathrm{V}$戴維寧電壓✓ 正確
正確。透過 KCL 求得 I0=10A，再計算路徑電壓降 Vab = 10(2-j4) - 5(4+j3) = -j55 V。轉換為極座標即為 55∠-90° V，完全符合。
C$50 \angle 90^{\circ} V$✕ 錯誤
D$50 \angle -90^{\circ} V$✕ 錯誤
