國營聯招儀電電路學、電子學111 年第 27 題單選題考點：忽略D2導通考點：KCL節點電壓

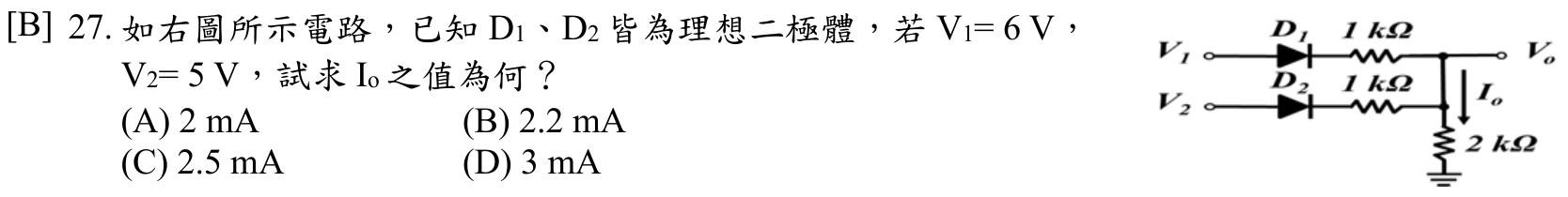

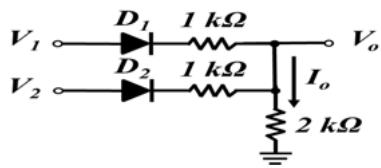

如右圖所示電路，已知 $D_{1}$ 、 $D_{2}$ 皆為理想二極體，若 $V_{1} = 6 V$ ， $V_{2} = 5 V$ ，試求 $I_{0}$ 之值為何？

題目圖片

A2 mA

B2.2 mA正確答案

C2.5 mA

D3 mA

答案與詳解

B

正確答案

兩路理想二極體並聯輸出，V1=6V走上路、V2=5V走下路，依節點電壓法求Io=2.2mA

逐選項解析

A2 mA忽略D2導通✕ 易錯陷阱

若誤以為只有V1支路導通，忽略V2支路貢獻，會算出Vo=4V，Io=2mA，但D2實際也導通，此答案錯誤。

B2.2 mAKCL節點電壓✓ 正確

KCL節點分析：上路電流I1=(6-Vo)/1k，下路電流I2=(5-Vo)/1k，Io=Vo/2k。KCL: I1+I2=Io → (6-Vo+5-Vo)/1k=Vo/2k → 11-2Vo=Vo/2 → 22-4Vo=Vo → Vo=4.4V → Io=4.4/2k=2.2mA。

C2.5 mA✕ 錯誤

D3 mA✕ 錯誤
