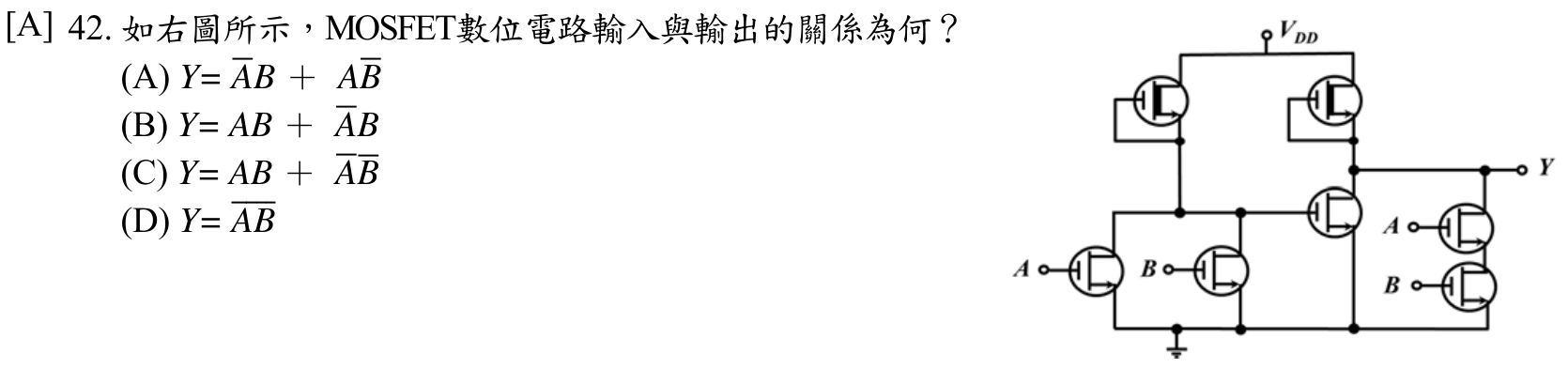

如右圖所示，MOSFET數位電路輸入與輸出的關係為何？
AY= AB ＋ AB̄正確答案
BY= ĀB ＋ AB
CY= ĀB ＋ AB̄
DY= AB
答案與詳解
為什麼答案是 A
Y = ĀB + AB̄ 為標準XOR（異或）運算。圖中右側CMOS結構：當A=0,B=1或A=1,B=0時輸出為1，其餘為0，完全符合XOR真值表。左側NAND結構提供互補控制，整體輸出即XOR。
考點：CMOS XOR電路考點：布林化簡陷阱考點：XNOR與XOR混淆考點：單乘積項誤判
載入中…
Y = ĀB + AB̄ 為標準XOR（異或）運算。圖中右側CMOS結構：當A=0,B=1或A=1,B=0時輸出為1，其餘為0，完全符合XOR真值表。左側NAND結構提供互補控制，整體輸出即XOR。
